Değişken Alanlı ( Metal Tüplü ) Debimetre Nedir? Nasıl Çalışır ?



Değişken alanlı akış ölçerler, akış akışının bir iç parçayı hareket ettirerek akış ölçer içindeki açıklığı değiştirmesine izin vererek akışı ölçer. Akış arttığında, sıvı daha fazla kuvvet üretir ve iç kısmı daha uzağa hareket ettirir.

Bir değişken alan debimetresi, bir şamandıranın aşağı doğru ağırlığını akan sıvının yukarı doğru kuvveti ile dengeleyerek dikey bir ölçüm tüpündeki akışı ölçer. Yaya karşı şamandıra tasarımları, şamandıranın işleyişi yerçekimine bağlı olmadığından, bu tip akış ölçerin yatay borulara kurulmasına izin verir. Bu akış ölçerler yerel olarak okunabilir çünkü cam veya plastik ölçüm tüplerinde şamandıranın yüksekliğini (görülebilen) sıvının akış hızıyla ilişkilendiren işaretler bulunur. Uzak sinyalli akış ölçerler tipik olarak metal borularla yapılır ve sıvı akışını belirlemek için şamandıranın yüksekliğini algılayan bir verici içerir.

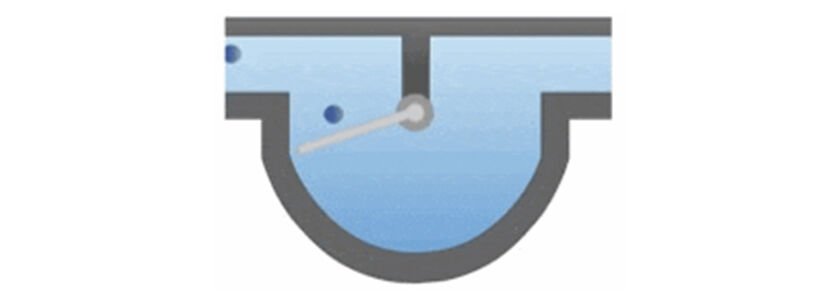

Kanat tipi değişken alanlı akış ölçerlerde, akış hızına göre hareket eden yaya karşıt bir kanat bulunur. Benzer şekilde, pistonlu değişken alanlı akış ölçerler, akış hızına göre hareket eden ve kanat tipi değişken alanlı akış ölçerlere göre viskoziteye daha az duyarlı olan yaya karşıt bir piston kullanır. Hem kanat tipi hem de pistonlu değişken alanlı akış ölçerler bir gösterge veya vericiye bağlanabilir.

Değişken alanlı akış ölçerler, su, hava, endüstriyel gazlar ve kimyasallar gibi sıvıların ve gazların akışını çıkarımsal olarak ölçer. Değişken alanlı akış ölçerlerin kirli akışkanlar, ışığı geçmeyen opak akışkanlar veya camı kaplayan akışkanlar üzerinde kullanılması akış ölçeri tıkayabilir veya şamandıranın görünümünü engelleyebilir ve bunların her ikisi de akış ölçeri çalışmaz hale getirebilir.

Değişken alanlı akış ölçerler, nispeten temiz sıvılara ve ölçüm tüpünü veya şamandırayı kaplamayan gazlara uygulanabilir. Yerel gösterge için sıvı, şamandıranın görülebilmesi için yeterince berrak ve temiz olmalıdır. Paslanmaz çelik içeren yapı malzemeleri ile yaklaşık 3 inç'e kadar boyutlarda değişken alan akış ölçerler mevcuttur.

Değişken alan akış ölçerler, madencilik, mineral işleme, kağıt hamuru ve kağıt, petrol, kimya, petrokimya ve atık su endüstrilerinde temizleme gibi küçük sıvı veya gaz akışlarının uygun maliyetli yerel göstergesini sağlamak için yaygın olarak kullanılır. Sıvı uygulamaları arasında su, deiyonize su, basınçlı hava, kimyasallar, boya, yağlama yağı ve tuzlu su bulunur. Ayrıca sistem akış hızlarını doğrulamak ve ayarlamak için diğer enstrümanların ve örnekleme sistemlerinin dahili parçaları olarak dahil edilirler.

Değişken alanlı akış ölçerleri, opak, kirli veya ölçüm tüpünü veya şamandırayı kaplamaya meyilli akışkanlara uygulamayın, çünkü bunlar akış ölçeri çalışmaz hale getirebilir. Çalışmaları yerçekimine bağlı olduğundan, şamandıralı değişken alan debimetrelerini dikey yönde kurduğunuzdan emin olun. Yukarı doğru akış gerektiren değişken alanlı akış ölçerler, sıvının yalnızca yerçekimi kullanılarak aktığı birçok uygulamada uygun olmayabilir.

Özellikle debimetrede tehlikeli sıvılar bulunduğunda, bir cam ölçüm tüpü kırılırsa potansiyel bir güvenlik tehlikesi oluşturulabilir. Cam ölçüm tüplü değişken alan debimetrelerini camın zarar görmeyeceği yerlere monte etmeye dikkat edin. Ayrıca, akış aniden açıldığında veya yüksek akış hızları şamandıranın en yüksek mekanik konumuna ulaşmasına neden olduğunda şamandıra sıkışabilir.
