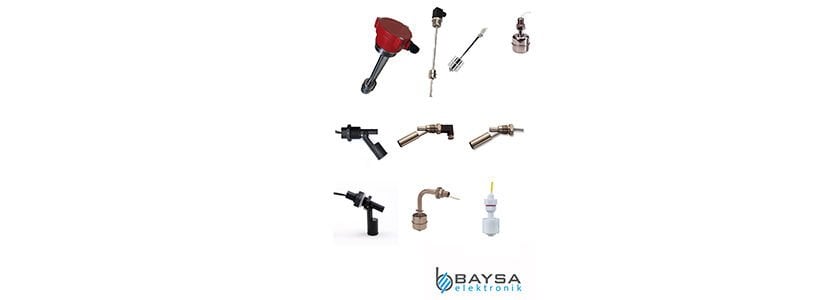

Şamandıralı Seviye Sensörlerinde Kullanılan Terimler Sözlüğü

Aşağıdaki tanımlar sözlüğü, manyetik anahtar, manyetik sensör, manyetik röle ve elektromekanik röle ürünleri ile ilgili genel olarak kullanılan terimlere atıfta bulunmaktadır. Bazı tanımların birden fazla adı vardır. Bu liste için en popüler isim seçildi ve bu isim altında listelendi. Ancak, diğer yaygın isimleri en popüler isim altında listelemeye çalıştık.

Çalıştırma Süresi , herhangi bir sıçrama hariç, ilk enerji verilmesinden açık kontağın ilk kapanmasına veya kapalı bir kontağın açılmasına kadar geçen süredir.

Amper Dönüşleri , bir elektromanyetik bobin sargısındaki sarım sayısının, sargıdan geçen amper cinsinden akımın çarpımıdır. AT genellikle kontak çalıştırma koşullarının açılma ve kapanma noktalarını tanımlar.

Armatür , bir elektromanyetik röle yapısının hareketli manyetik elemanıdır.





Bias Magnet , kontakların çalışmasına yardımcı olmak veya engellemek için bir rölenin veya sensörün manyetik devresine uygulanan sabit bir manyetik alandır (kalıcı mıknatıs).

Bias, Magnetic , bir anahtarın manyetik devresine uygulanan sabit bir manyetik alandır.

Bıçak , cam zarf içinde yer alan kamış anahtarın konsol kısmını tanımlamak için kullanılır.

Bobin , üzerine bir bobinin sarıldığı bir bobin, bobin şekli veya yapısıdır.

Bobbinless Coil (kendinden destekli bobin), bobin kullanılmadan oluşturulmuş bir bobindir.

Temas Sıçraması , mekanik geri tepme veya montaj yoluyla iletilen mekanik şok veya titreşim nedeniyle kontakların ilk kontağın çalıştırılması veya kapanmasından sonra meydana gelen kapalı kontakların aralıklı olarak açılmasıdır.

Break , kapalı kontakların açılmasını tanımlar.

Arıza Gerilimi , kontaklar arasında bir ark veya kırılmanın meydana geldiği voltajdır.

Ön-iyonize Arıza Gerilimi , kontaklar arasında voltajın bozulduğu, ardından voltajın yakın zamanda kontaklar arasında kırıldığı ve cam kapsülde iyonize bir durum oluşturduğu voltaj seviyesidir. Genellikle ön iyonize durumdaki arıza voltajı daha düşük bir değerdir ve daha tekrarlanabilirdir. Arıza voltajı seviyesinin daha doğru bir ölçüsüdür.

Köprüleme , kontak metalinin erimesine ve yeniden katılaşmasına neden olan ark tarafından geliştirilen metalik bir köprü veya çıkıntının neden olduğu açık kontakların istenmeyen kapanmasıdır.



Enversör Kontağı (Form C veya tek kutuplu çift atış (SPDT) olarak da anılır) üç kontak elemanına sahiptir, bunlardan biri iki kontakta ortaktır. Bu kontaklardan biri açıkken diğeri kapalıdır ve bunun tersi de geçerlidir.

Koaksiyel Kalkan , hem giriş hem de çıkışta topraklanmış elektrostatik bir kalkandır.

Bobin , genellikle bir bobin veya makara üzerine sarılmış bir veya daha fazla bakır yalıtımlı tel sargısından oluşan elektromanyetik bir tertibattır. Bobine akım uygulandığında, Reed Röle veya Elektromekanik Rölenin kontaklarını çalıştıran bir manyetik alan üretilir.

Ortak Mod Gerilimi genellikle bir veya daha fazla hat ile toprak (ortak) arasında ölçülen bir voltaj seviyesini veya bir veya daha fazla hat ile toprak (toprak) arasında akan bir akımı ifade eder.

Kontak , bir Manyetik Anahtarı veya Elektromekanik Röleyi oluşturan kontak bıçaklarını ifade eder.

Temas , Çatallanma , bir dereceye kadar bağımsız ikili temas sağlayacak şekilde oluşturulmuş veya düzenlenmiş temas elemanının çatallı veya dallanmasıdır.

Kontak , Kurmadan önce kesme (Form C) , bir kontağın başka bir kontağa bağlantısını açtığı ve ardından üçüncü bir kontağa bağlantısını kapattığı sırayı tanımlar.

Temas Kuvveti , iki temas noktasının kapalı konumda belirli koşullar altında birbirine uyguladığı kuvvettir.

İletişim Formu , belirli bir tasarım veya uygulamalar için kullanılan iletişim türlerini açıklar (ör. 1 Form A, 1 Form B, vb.)

Kontak, Form A , tek kutuplu tek atışlı (SPST) normalde açık (NO) bir anahtardır.

Kontak, Form B , tek kutuplu tek atışlı (SPST) normalde kapalı (NC) bir anahtardır.
