Türbin Debimetre Nedir? Nasıl Çalışır?



Türbin akış ölçerler, akış akışında bir "fırıldak" (rotor) döndürmek için akışkanın mekanik enerjisini kullanır. Rotor üzerindeki kanatlar, akış akımından gelen enerjiyi dönme enerjisine dönüştürmek için açılıdır. Rotor mili yataklar üzerinde döner. Akışkan daha hızlı hareket ettiğinde, rotor orantılı olarak daha hızlı döner. Türbin debimetreler artık dünya pazarının %7'sini oluşturmaktadır.

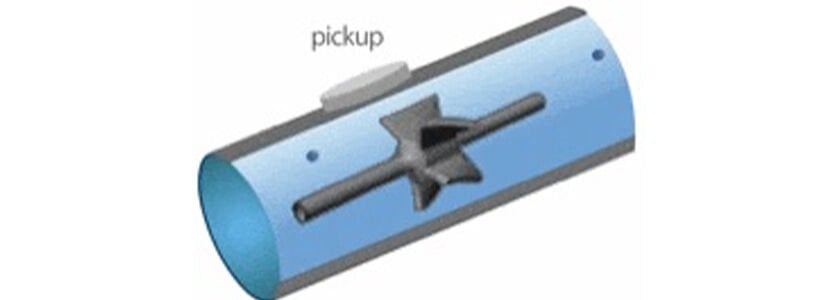

Mil dönüşü mekanik olarak veya bıçakların hareketi algılanarak algılanabilir. Bıçak hareketi genellikle manyetik olarak algılanır ve her bir bıçak veya gömülü metal parçası bir darbe üretir. Türbin debimetre sensörleri, ıslanmış sensörler kullanıldığında ortaya çıkabilecek yapı kısıtlamalarından kaçınmak için tipik olarak akan akışın dışına yerleştirilir. Akışkan daha hızlı hareket ettiğinde daha fazla darbe üretilir. Verici, sıvının akışını belirlemek için darbe sinyalini işler. Akışı hem ileri hem de geri akış yönünde algılamak için vericiler ve algılama sistemleri mevcuttur.

Maliyet ılımlı. Orta hızda ve sabit hızda temiz, düşük viskoziteli sıvılarda çok iyidir. Turndown, maksimum akışa kıyasla çok düşük okuyabildiği için çok iyidir. Özellikle bir miktar kayganlığa sahipse, temiz bir sıvıya konulduğunda güvenilirdirler. Saklama transferleri için AGA ve API onaylı. Yerçekimi akışları gibi bir faktör olabileceği yerlerde bir miktar basınç düşüşüne neden olurlar. Steam için güvenilir değil. Rulmanlar aşınır.

Türbin akış ölçerler, hidrokarbonlar, kimyasallar, su, kriyojenik sıvılar, hava ve endüstriyel gazlar gibi borulardaki sıvıların, gazların ve buharların hızını ölçer. Hidrokarbonların ve doğal gazın gözetimli transferi için yüksek doğrulukta türbin akış ölçerler mevcuttur. Bu akış ölçerler, uygulamada istenen doğruluğu elde etmek amacıyla basınç, sıcaklık ve sıvı özelliklerini düzeltmek için genellikle bir akış bilgisayarının işlevselliğini içerir.

Türbin debimetrelerini yağlamayan sıvılarda kullanırken dikkatli olun çünkü yatakları zamanından önce aşınırsa debimetre hatalı olabilir ve arızalanabilir. Bazı türbin debimetrelerinde, yağlamayan sıvılarla kullanım için gresörlükler bulunur. Ek olarak, doğal gaz servisi gibi belirli bir amaç için tasarlanmış türbin akış ölçerler, genellikle sınırlı bir sıcaklık aralığında (60ºC'ye kadar) çalışabilir, bu nedenle daha yüksek sıcaklıklarda çalışma akış ölçere zarar verebilir.

Bu akış ölçer, yaklaşık 24 inç'e kadar olan sıhhi, nispeten temiz ve aşındırıcı sıvılara uygulanabilir. Daha küçük türbin akış ölçerler doğrudan boru tesisatına monte edilebilir, ancak daha büyük türbin akış ölçerlerin boyutu ve ağırlığı, önemli beton temellerin ve desteklerin kurulumunu gerektirebilir. Aşındırıcı sıvıların akışı, gövde, rotor, yataklar ve bağlantı parçaları gibi tüm ıslanan parçaların yapım malzemelerine uygun şekilde dikkat edilerek ölçülebilir.

Türbin akış ölçer uygulamaları su, petrol ve kimya endüstrilerinde bulunur. Su uygulamaları, su bölgeleri içindeki ve arasındaki dağıtım sistemlerini içerir. Petrol uygulamaları, hidrokarbonların gözetim transferini içerir. Yiyecek ve içecek ve kimya endüstrilerinde çeşitli uygulamalar bulunur.

Büyükten küçüğe büyüklük sırasına göre, bunlar petrol ve gaz, su ve atık su kağıdı, gaz hizmetleri, kimya, enerji, yiyecek ve içecek, havacılık, ilaç, metaller ve madencilik, kağıt hamuru ve kağıt hamurunda kullanılır.

Türbin akış ölçerler, rotoru yavaşlatan rotor/yatak sürtünmesi nedeniyle düşük akış hızlarında daha az hassastır. Bu akış ölçerleri maksimum akışın yaklaşık yüzde 5'inin üzerinde çalıştırdığınızdan emin olun. Erken yatak aşınması ve/veya hasar meydana gelebileceğinden türbin debimetreleri yüksek hızda çalıştırılmamalıdır. Yağlayıcı olmayan sıvıları ölçerken dikkatli olun çünkü yatak aşınması debimetrenin hatalı olmasına ve arızalanmasına neden olabilir. Bazı uygulamalarda, rulman değişiminin rutin olarak yapılması gerekebilir ve bakım maliyetlerini artırır. Debimetre aşınması ve yatak hasarı olasılığını azaltmak için genellikle kirli sıvılarda uygulamadan kaçınılmalıdır. Özetle türbin akış ölçerler, zamanla ve kullanıma bağlı olarak bozulmaya maruz kalan hareketli parçalara sahiptir.

Gaz akışından sıvı akışına ani geçişlerden kaçınılmalıdır çünkü bunlar akış ölçeri, gradyan doğruluğunu mekanik olarak zorlayabilir ve/veya akış ölçere zarar verebilir. Bu koşullar genellikle boruyu doldururken ve slug akış koşulları altında ortaya çıkar. İki fazlı akış koşulları, türbin akış ölçerlerin hatalı ölçüm yapmasına da neden olabilir.
