AÇIKLAMA
Optik prensiple inkremental açısal ölçüm
50 mm gövde çapı
6, 8, 10 veya 12 mm çapında yarı hollow şaft seçenekleri
60 ile 20.000 pulse arası çözünürlük seçenekleri
6000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı

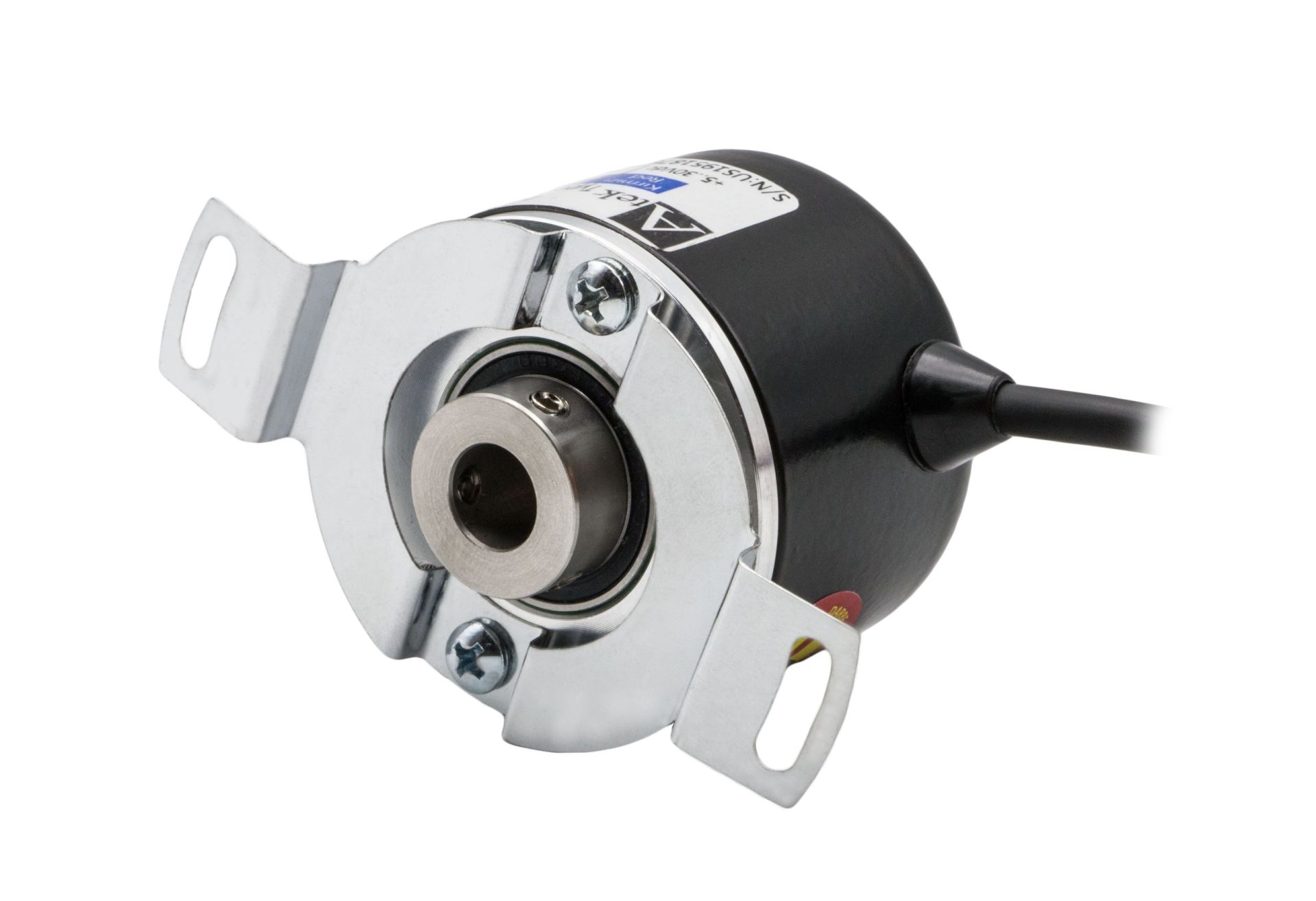

Inkremental hassas ölçüm; 50 mm gövde çapı; optik prensiple çalıştığından yüksek hassasiyette ölçüm; yarı delikli (end hollow) şaft; farklı flanş seçenekleri
- Optik prensiple inkremental açısal ölçüm
- 50 mm çapında gövde
- Z tipi flanş veya dairesel flanş seçenekleri
- M16 soket veya standart kablo seçenekleri
- 6, 8, 10 veya 12 mm yarı hollow (end hollow/semi hollow) şaft seçenekleri
- Sağlam alüminyum gövdesiyle titreşim ve şoklara karşı dayanıklı
- Kolay montaj
- 20.000 pulse’a kadar çözünürlük seçeneği. Opsiyonel diğer seçenekler için lütfen bizimle iletişime geçiniz.
- 6000 RPM hıza kadar dayanıklı (dakikada 6000 devir)
- IP54 koruma sınıfı
KULLANIM ALANLARI
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçme Tipi |
Optik |
| Çözünürlük |
60 ile 20000 pulse arası seçenekler |
| Maks. Çalışma Hızı |
6000 RPM |
| Çıkış Frekansı |
300 kHz |
| Besleme Gerilimi |
10 … 30 VDC veya 5 VDC |
| Akım Tüketimi |
50 mA nominal |
| Çıkış Tipi |
Push pull, TTL Line Driver, Open Collector |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 100 mA (Her Kanal İçin) |
| Çalışma Sıcaklığı |
-25…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| Elektriksel Bağlantı |
5 veya 8 x 0,14 mm2 ekranlı kablo |
| Gövde Çapı |
50 mm |
| Şaft Çapları |
6, 8, 10 veya 12 mm |
| Koruma Sınıfı |
IP54 |
| Malzeme |
Gövde: Alüminyum |
