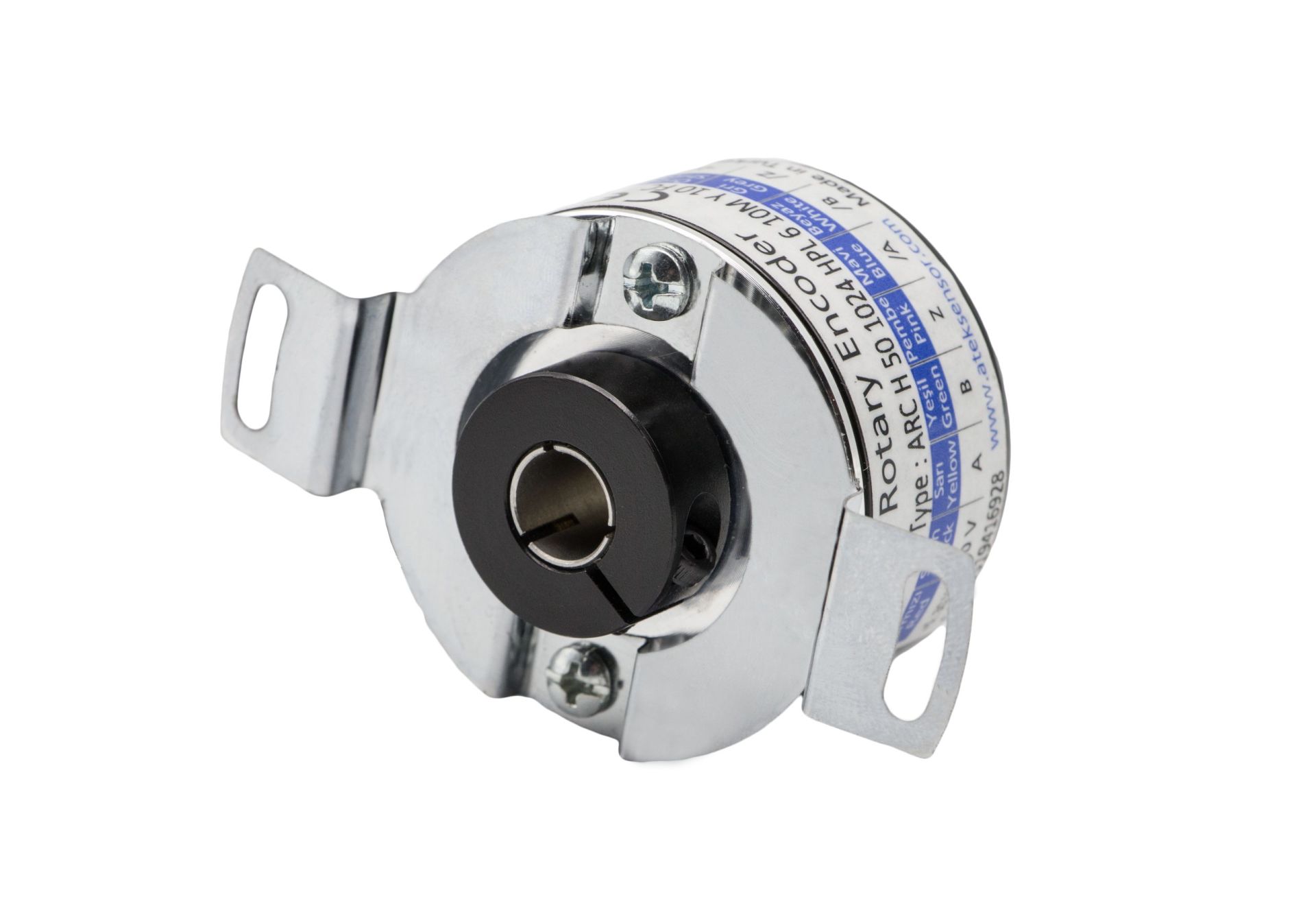

AÇIKLAMA
Optik prensiple inkremental ölçüm
60 ile 5000 pulse arası çözünürlük seçenekleri
50 mm gövde çapı
6 mm, 8 mm veya 10 mm hollow şaft seçenekleri
6000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı
Inkremental hassas ölçüm; 50 mm gövde çapı; optik prensiple çalıştığından yüksek hassasiyette ölçüm; tam delikli (hollow) şaft; farklı flanş seçenekleri
- Optik prensiple inkremental açısal ölçüm
- 50 mm çapında gövde
- Z tipi flanş, Dairesel veya Arkadan flanş seçenekleri*
- 6, 8 veya 10 mm çapında tam delikli (hollow) şaft seçenekleri
- Sağlam alüminyum gövdesiyle titreşim ve şoklara karşı dayanıklı
- Kolay montaj
- 60 ile 5000 pulse arası çözünürlük seçenekleri
- 6000 RPM hıza kadar dayanıklı (dakikada 6000 devir)
-Rotary Enkoder’inizde ölçülen değerlerin en hassas şekilde gösterilmesi ve otomasyon çözümlerinizde kullanılması için Proses Kontrol Cihazları’mızı öneriyoruz.
KULLANIM ALANLARI
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçme Tipi |
Optik |
| Çözünürlük |
60 ile 5000 pulse arası seçenekler |
| Maks. Çalışma Hızı |
6000 RPM |
| Çıkış Frekansı |
300 kHz |
| Besleme Gerilimi |
10 … 30 VDC veya 5 VDC |
| Akım Tüketimi |
50 mA nominal |
| Çıkış Tipi |
Push pull, TTL Line Driver, Open Collector |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 100 mA (Her Kanal İçin) |
| Çalışma Sıcaklığı |
-25…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| Elektriksel Bağlantı |
5 veya 8 x 0,14 mm2 ekranlı kablo |
| Gövde Çapı |
50 mm |
| Şaft Çapları |
6 mm, 8 mm veya 10 mm |
| Koruma Sınıfı |
IP54 |
| Malzeme |
Gövde: Alüminyum |
