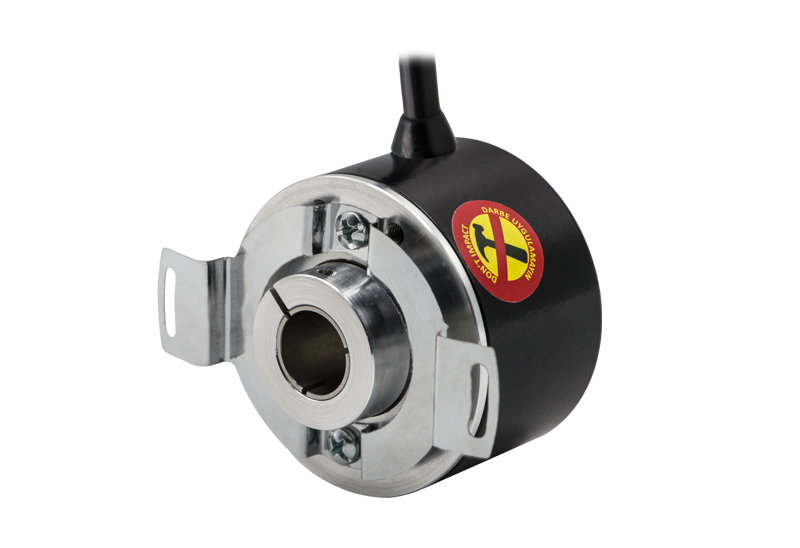

AÇIKLAMA
Optik prensiple inkremental ölçüm
58 mm gövde çapı
10, 12 veya 14 mm hollow şaft seçenekleri
1024 ile 20.000 pulse arası çözünürlük seçenekleri
6000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı
Inkremental hassas ölçüm; 58 mm gövde çapı; optik prensiple çalıştığından yüksek hassasiyette ölçüm; tam delikli (hollow) şaft; farklı flanş seçenekleri
- Optik prensiple inkremental açısal ölçüm
- 58 mm çapında gövde
- Z tipi flanş veya Dairesel flanş seçenekleri*
- 10, 12 veya 14 mm çapında tam delikli (hollow) şaft seçenekleri
- Sağlam alüminyum gövdesiyle titreşim ve şoklara karşı dayanıklı
- Kolay montaj
- 1024 ile 20.000 pulse arası çözünürlük seçenekleri
- 6000 RPM hıza kadar dayanıklı (dakikada 6000 devir)
- IP54 koruma sınıfı
-Rotary Enkoder’inizde ölçülen değerlerin en hassas şekilde gösterilmesi ve otomasyon çözümlerinizde kullanılması için Proses Kontrol Cihazları’mızı öneriyoruz.
KULLANIM ALANLARI
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçme Tipi |
Optik |
| Çözünürlük |
1024 ile 20000 pulse arasım seçenekler |
| Maks. Çalışma Hızı |
6000 RPM |
| Çıkış Frekansı |
300 kHz |
| Besleme Gerilimi |
10 … 30 VDC veya 5 VDC |
| Akım Tüketimi |
50 mA nominal |
| Çıkış Tipi |
Push pull, TTL Line Driver, Open Collector |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 100 mA (Her Kanal İçin) |
| Çalışma Sıcaklığı |
-25…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| Elektriksel Bağlantı |
5 veya 8 x 0,14 mm2 ekranlı kablo |
| Gövde Çapı |
58 mm |
| Şaft Çapları |
10, 12 veya 14 mm |
| Koruma Sınıfı |
IP54 |
| Malzeme |
Gövde: Alüminyum |
