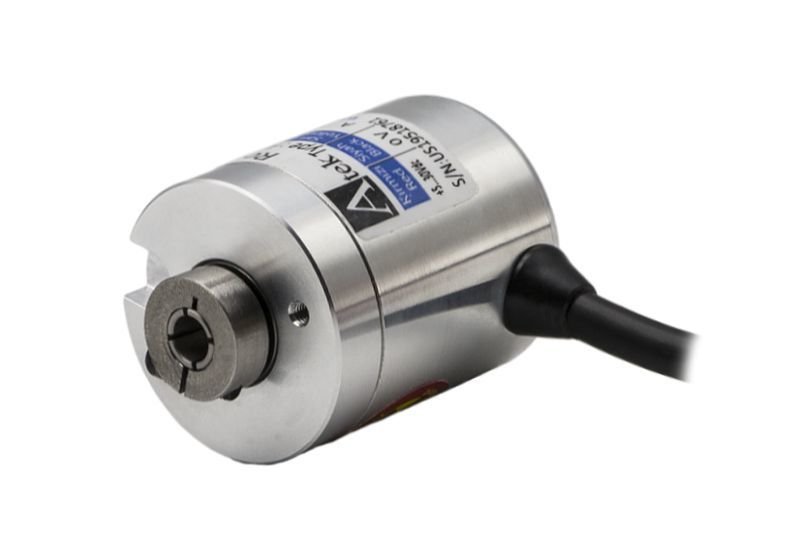

AÇIKLAMA
Manyetik prensiple inkremental ölçüm
37 mm gövde çapı
4, 5 veya 6 mm yarı hollow şaft
1 ile 1024 pulse arası çözünürlük seçenekleri
3000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı
Inkremental hassas ölçüm; 37 mm gövde çapı; manyetik prensiple çalıştığından ortam şartlarına karşı çok dayanıklı; farklı yarı hollow şaft seçenekleri
- Manyetik prensiple inkremental açısal ölçüm
- 37 mm çapında gövde
- Sağlam alüminyum gövdesiyle titreşim ve şoklara karşı dayanıklı
- Kolay montaj
- 4, 5 veya 6 mm yarı hollow şaft seçenekleri
- 1 ile 1024 pulse arası çözünürlük seçenekleri
- 3000 RPM hıza kadar dayanıklı (dakikada 3000 devir)
- IP54 koruma sınıfı
-Rotary Enkoder’inizde ölçülen değerlerin en hassas şekilde gösterilmesi ve otomasyon çözümlerinizde kullanılması için Proses Kontrol Cihazları’mızı öneriyoruz.
KULLANIM ALANLARI
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçme Tipi |
Manyetik |
| Çözünürlük |
1 ile 1024 pulse arasında farklı seçenekler |
| Maks. Çalışma Hızı |
3000 RPM |
| Çıkış Frekansı |
300 kHz |
| Besleme Gerilimi |
10 … 30 VDC veya 5 VDC |
| Akım Tüketimi |
50 mA nominal |
| Çıkış Tipi |
Push pull, TTL Line Driver, Open Collector |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 100 mA (Her Kanal İçin) |
| Çalışma sıcaklığı |
-25…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| Elektriksel Bağlantı |
5 veya 8 x 0,14 mm2 ekranlı kablo |
| Delik Çapı |
4, 5 veya 6 mm |
| Koruma Sınıfı |
IP54 |
| Malzeme |
Gövde: Alüminyum |
