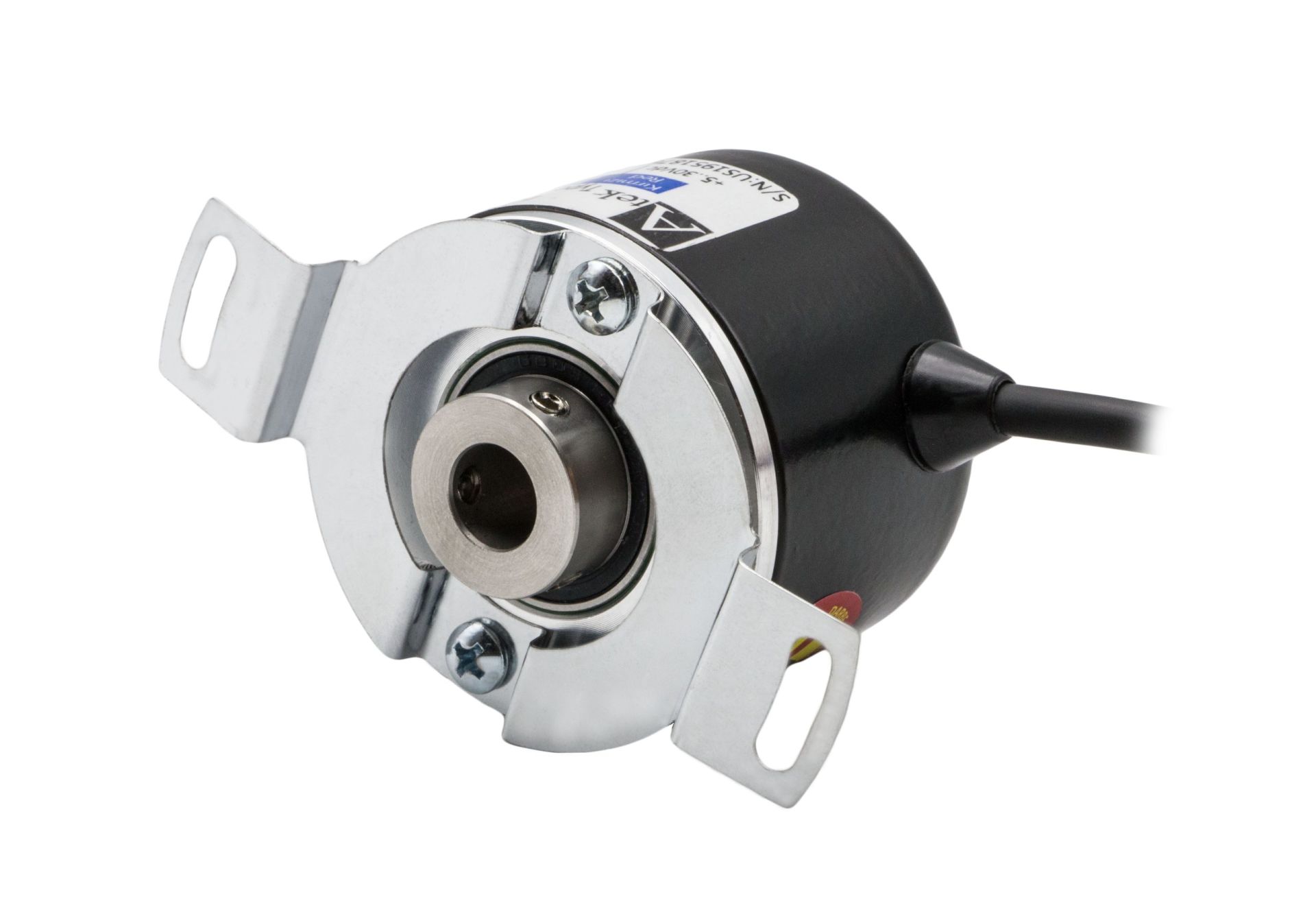

AÇIKLAMA
Manyetik prensiple inkremental açısal ölçüm
50 mm gövde çapı
6, 8, 10 veya 12 mm çapında yarı hollow şaft seçenekleri
1 ile 1024 pulse arası çözünürlük seçenekleri
3000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı
Inkremental hassas ölçüm; 50 mm gövde çapı; manyetik prensiple çalıştığından ortam şartlarına karşı çok dayanıklı; yarı delikli (end hollow) şaft; farklı flanş seçenekleri
- Manyetik prensiple inkremental açısal ölçüm
- 50 mm çapında gövde
- Z tipi flanş veya Dairesel flanş seçenekleri
- M16 soket veya standart kablo seçenekleri
- 6, 8, 10 veya 12 mm delik çaplı yarı hollow (end hollow/semi hollow) şaft seçenekleri
- Sağlam alüminyum gövdesiyle titreşim ve şoklara karşı dayanıklı
- Kolay montaj
- 1024 pulse’a kadar çözünürlük seçeneği
- 3000 RPM hıza kadar dayanıklı (dakikada 3000 devir)
- IP54 koruma sınıfı
KULLANIM ALANLARI
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Çözünürlük |
1 ile 1024 pulse arasında farklı seçenekler |
| Maks. Çalışma Hızı |
3000 RPM |
| Çıkış Frekansı |
300 kHz |
| Besleme Gerilimi |
10 … 30 VDC veya 5 VDC |
| Akım Tüketimi |
50 mA nominal |
| Çıkış Tipi |
Push pull, TTL Line Driver, Open Collector |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 100 mA (Her Kanal İçin) |
| Çalışma Sıcaklığı |
-25…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| Elektriksel Bağlantı |
5 veya 8 x 0,14 mm2 ekranlı kablo |
| Gövde Çapı |
50 mm |
| Şaft Çapları |
6, 8,10 veya 12 mm |
| Koruma Sınıfı |
IP54 |
| Malzeme |
Gövde: Alüminyum |
