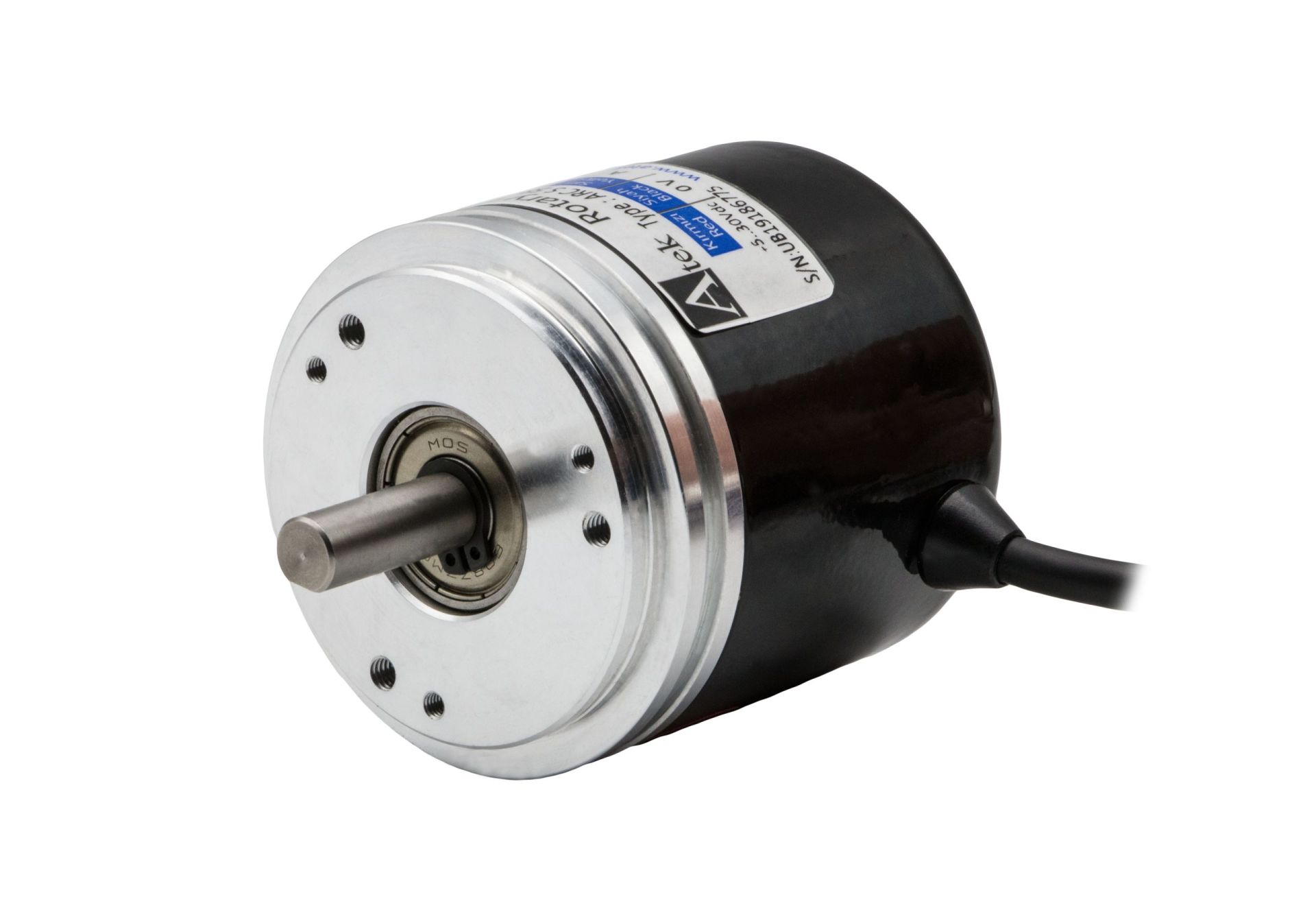

AÇIKLAMA
Manyetik prensiple inkremental ölçüm
58 mm gövde çapı
6, 8, 10, 12 veya 14 mm şaft seçenekleri
1 ile 1024 pulse arası çözünürlük seçenekleri
3000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı
Inkremental hassas ölçüm; 58 mm gövde çapı; manyetik prensiple çalıştığından ortam şartlarına karşı çok dayanıklı; farklı şaft kalınlık seçenekleri; farklı flanş seçenekleri
- Manyetik prensiple inkremental açısal ölçüm
- 58 mm çapında gövde
- Clamping, Synchro, Tako ve Kare olmak üzere 4 farklı flanş seçenekleri*
- S16 (M16, 8pin), S23 (M23, 12pin) soket veya standart kablo seçenekleri*
- 6, 8, 10, 12 veya 14 mm çapında şaft seçenekleri
- Sağlam alüminyum gövdesiyle titreşim ve şoklara karşı dayanıklı
- Kolay montaj
- 1 ile 1024 pulse arası çözünürlük seçenekleri
- 3000 RPM hıza kadar dayanıklı (dakikada 3000 devir)
- IP54 koruma sınıfı
-Rotary Enkoder’inizde ölçülen değerlerin en hassas şekilde gösterilmesi ve otomasyon çözümlerinizde kullanılması için Gösterge ve Ölçü Kontrol Cihazları’mızı öneriyoruz.
KULLANIM ALANLARI
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçme Tipi |
Manyetik |
| Çözünürlük |
1 ile 1024 pulse arasında farklı seçenekler |
| Maks. Çalışma Hızı |
3000 RPM |
| Çıkış Frekansı |
300 kHz |
| Besleme Gerilimi |
10 … 30 VDC veya 5 VDC |
| Akım Tüketimi |
50 mA nominal |
| Çıkış Tipi |
Push pull, TTL Line Driver, Open Collector |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 100 mA (Her Kanal İçin) |
| Çalışma Sıcaklığı |
-25…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| Elektriksel Bağlantı |
5 veya 8 x 0,14 mm2 ekranlı kablo |
| Gövde Çapı |
58 mm |
| Şaft Çapları |
6, 8, 10, 12 veya 14 mm |
| Koruma Sınıfı |
IP54 |
| Malzeme |
Gövde: Alüminyum |
