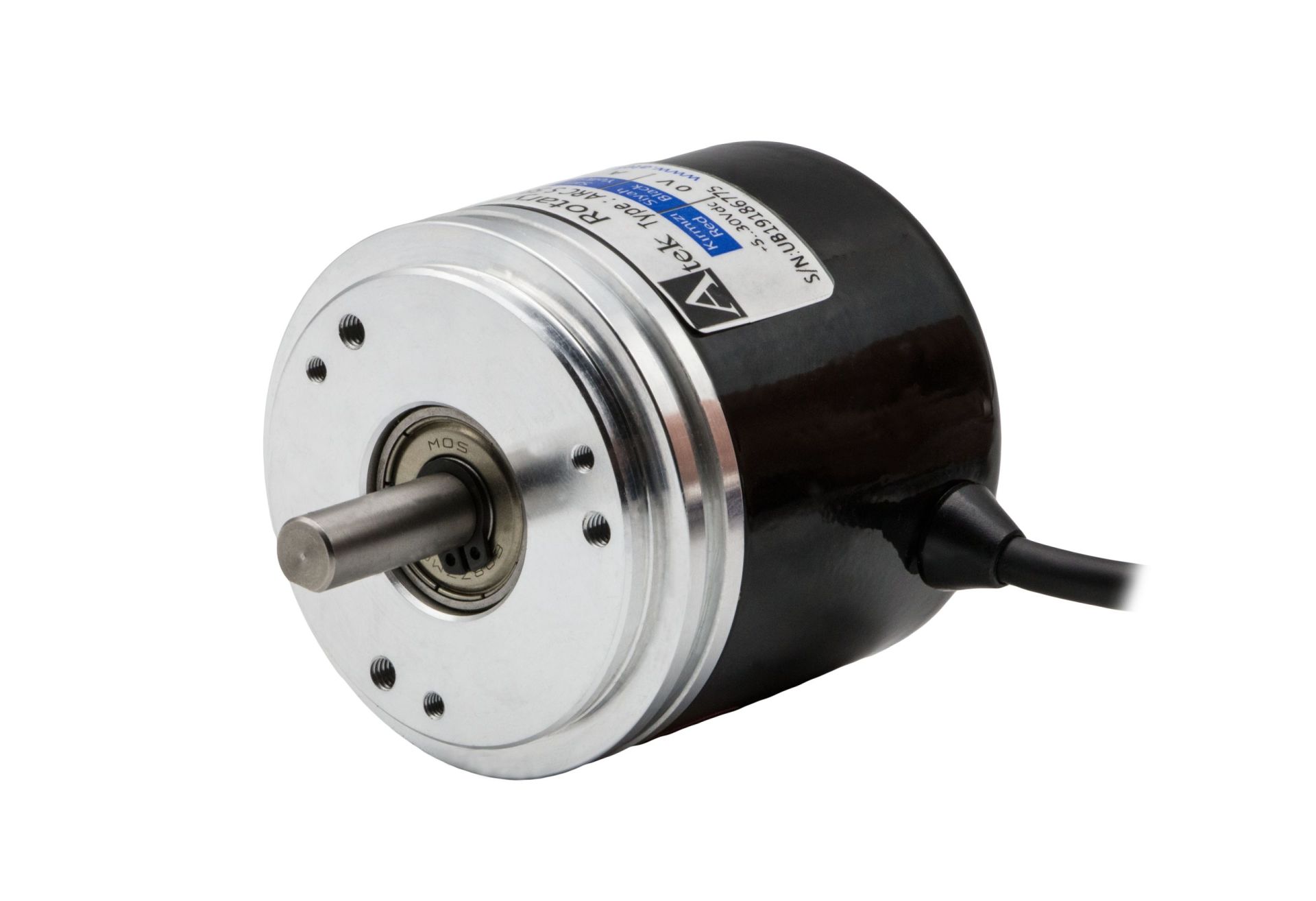

AÇIKLAMA
Manyetik prensiple absolute ölçüm
58 mm gövde çapı
6, 8, 10, 12 veya 14 mm şaft seçenekleri
12 bit açısal çözünürlük
SSI arayüzü
3000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı
Absolute hassas ölçüm; 58 mm gövde çapı; manyetik prensiple çalıştığından ortam şartlarına karşı çok dayanıklı; farklı şaft kalınlık seçenekleri
SSI 13 bit (12 bit data + 1 stop bit)
- Manyetik prensiple absolute ölçüm
- 58 mm gövde çapı
- 6 mm, 8 mm, 10 mm veya 14 mm şaft seçenekleri
- 12 bit açısal çözünürlük
- 3000 RPM çalışma hızı
- SSI arayüzü
- Yüksek hassasiyet
- IP54 Koruma sınıfı
KULLANIM ALANLARI
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçme Tipi |
Manyetik |
| Ölçüm aralığı |
0° … 360° |
| Çıkış Sinyali (protokol) |
SSI 13 bit |
| Encoding |
Gray |
| Veri Güncelleme Oranı |
500 Hz (2 ms) |
| Frame Format |
MSB First – [12 Bit Position] +[1 Stop Bit] – LSB |
| Max. Kablo Uzunluğu |
13m @2 MHz, 44m @1 MHz, 85m @600 kHz, 300m @200 kHz, 750m @80 kHz |
| Çözünürlük |
12 bit |
| Doğruluk |
≤ ± % 0.25 |
| Besleme Voltajı |
5 – 24 VDC |
| Voltaj aşımı koruması |
26 V (sabit) |
| Yüksüz akım tüketimi |
<60mA (24V DC) |
| Başlangıç (initializing) zamanı |
< 250 ms (açıldıktan sonra) |
| Çıkış yükü |
120 ohm |
| Fiziksel Arayüz |
RS-422 |
| Maks. clock rate |
2 MHz |
| Monoflop time (tm) |
20 µs |
| Çalışma Sıcaklığı |
-40…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| IP Koruma Sınıfı |
IP54 |
| Malzeme |
Gövde: Alüminyum |
