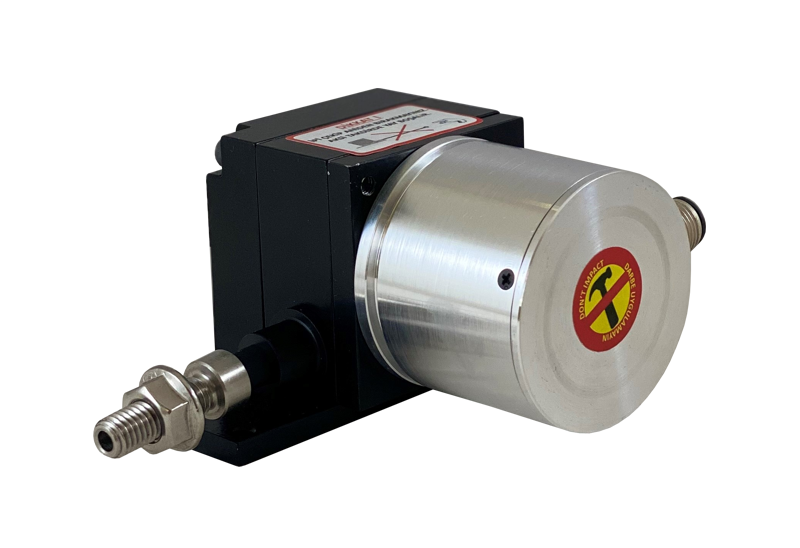

AWP 110 HR Yüksek Çözünürlüklü İpli Programlanabilir Pozisyon Sensörü (IP67) || ATEK || Made in Türkiye

TEKLİF FORMU

AÇIKLAMA


1200 mm’ye kadar farklı strok (ölçme) boyları
Yüksek çözünürlük
±%0.25 FS linearite
2 m/s maksimum hız
Analog veya CANopen çıkış
Programlanabilir analog çıkış
Küçük Yapı
IP67 koruma sınıfı
Manyetik ölçüm; yüksek çözünürlük; sağlam paslanmaz çelik ip; küçük alüminyum gövde; şok ve vibrasyonlara karşı dirençli

  • 1200 mm’ye kadar farklı strok (ölçme) boyları
  • Yüksek çözünürlük
  • ±%0.25 FS linearite
  • Analog veya CANopen arayüz
  • Öğrenme özelliği sayesinde minimum ve maksimum ölçüm limitlerinin sensör üzerinden ayarlanabilmesi
  • IP67 koruma sınıfı
  • 2 m/s maksimum hız
  • Şok / vibrasyona dirençli yapı
  • Kompakt tasarım
  • Sağlam Alüminyum gövde ve paslanmaz çelik ölçüm teli

KULLANIM ALANLARI

  • Asansörler
  • Pres makineleri
  • Vinç sistemleri
  • Tahta işleme makineleri
  • Mermer işleme makineleri
  • Depo konumlandırma
  • Baraj korumaları
  • Bent kapağı kontrolü
  • Hava kompresörleri
  • Cam işleme makineleri
  • Kaldırma platformları
  • Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
  • Forkliftler
  • Vida makineleri
  • Kağıt makineleri
  • Hidrolik makineler
  • Dikiş makineleri
  • Sac makineleri
  • Baskı makineleri
  • Yatay kontrol ekipmanları
  • İnşaat makineleri
  • Endüstriyel robotlar
  • Enjeksiyon makineleri
  • X-Y ekseni yer değiştirme
  • Sıvı seviye ölçümleri ve pozisyon kontrolü
  • Çeşitli otomasyon uygulamaları

EK BİLGİ

Brand

Atek

Çalışma Prensibi

Hall Effect

Strok (ölçme) Boyu

Analog çıkışlı model için: 400…1200 mm
CANopen çıkışlı model için: 0…1200 mm

Elektriksel Arayüz

Analog:4-20 mA, 0-10 V, 0-5 V, 0.5-4.5 V
CANopen

Besleme Gerilimi

Analog: 15…26VDC
CANopen: 12…30VDC

Akım Tüketimi

60 mA

Ters Polarite Koruması

Var

Çözünürlük

Analog: 16bit
CANopen: 6µm

Cevaplama Frekansı

500 Hz

Elektriksel Bağlantı

M12 5 pin erkek soket

Gerekli Kuvvet

5 N

Max Hız

2 m/s

Linearite

±%0.25 FS

Ağırlık

≈ 460 gr

Koruma Sınıfı

IP67

Çalışma sıcaklığı

-20 … +85 °C

Bağıl nem

yüzde(10)…yüzde(90)

Malzeme

Gövde: Alüminyum
Ölçüm Teli: Paslanmaz çelik

Haberleşme Profili

CiA 301

Cihaz Tipi

CANopen, CiA DS406

Kimlik (Node ID)

1 ile 127 arası LSS ya da SDO ile ayarlanabilir
Default Node ID:1

Baud Rate

10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s

PDO Veri Hızı (Data Rate)

100 ms

Hata Kontrol

Heartbeat, Emergency Message

PDO

3 Tx PDO

PDO Modları

Event/Time triggered, Synch/Asynch

SDO

1 server

Pozisyon Bilgisi

Nesne Sözlüğü (Object Dictionary) 0x6020

Sonlandırma Direnci

Opsiyonel
