Eğim Sensörleri

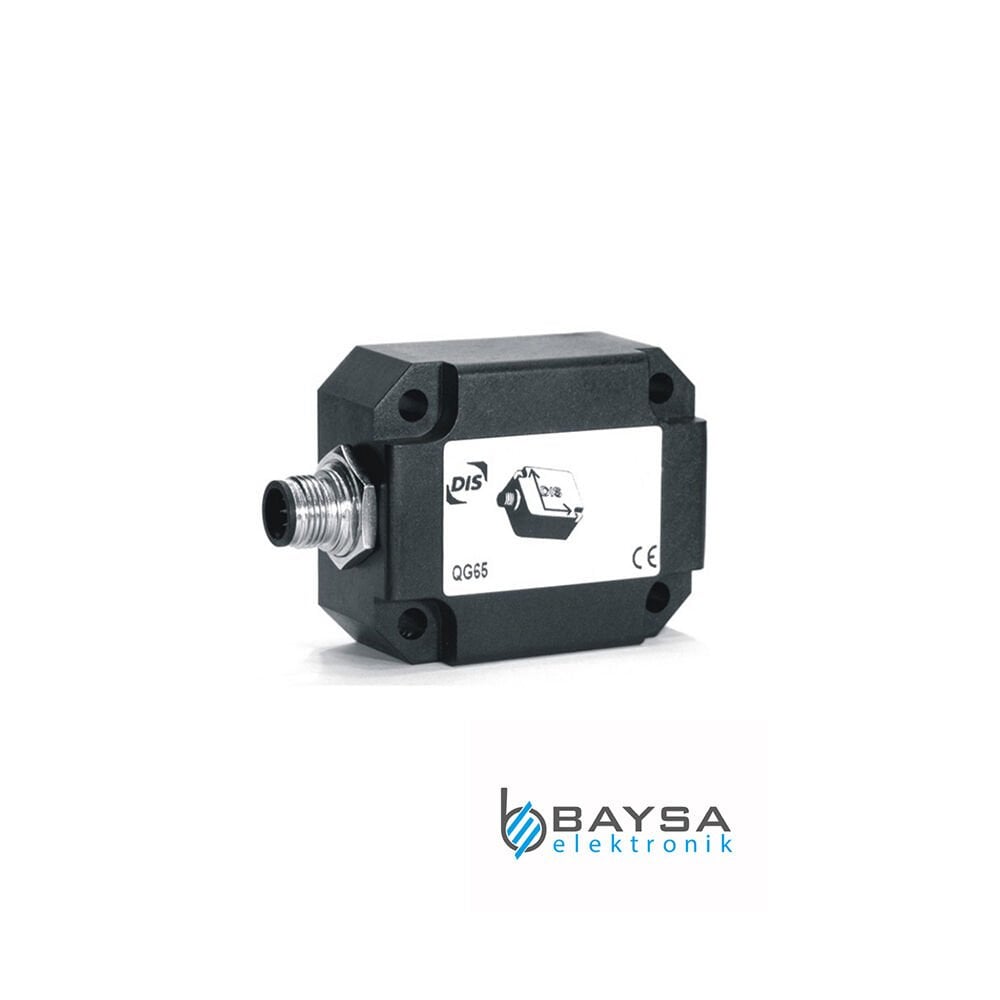

DIS Sensors QG Serisi Eğim Sensörleri
QG Serisi Eğim Sensörleri 1 veya 2 eksen açı ölçümü yapabilirler. Bu ürünler kapasitif farklılıkların bir mikromekanik sensör çipi içinde analog bir voltaja dönüştürülebildiği sağlam MEMS teknolojisine dayanmaktadır. Bu analog voltaj sensörün maruz kaldığı açı ile orantılıdır. Modüler tasarım sensörlerin belirli gereksinimlere uyarlanmasını kolaylaştırır.
Eğim Sensörü Nasıl Çalışır ?
Bir eğim sensörü, yerçekimi çekimine göre açının doğru konumlandırılmasının veya sürekli izlenmesinin gerekli olduğu durumlarda kullanılır. Eğim sensörü, yatay bir konuma göre açıyı ölçer, böylece dünyanın merkezinden hayali bir çizgi referans olarak işlev görür.
Teknik Özellikleri
Kolay Montaj
Eğim sensörü çok geniş bir uygulama alanına sahiptir, çünkü her yere monte edilebilir ve mekanik tasarımda esneklik sunar. Sensör çıkışının iki bileşeni vardır: statik (eğim) bileşen ve dinamik (hızlanma) bileşen. Sensör çıkışı her zaman bu iki bileşenin birleşimidir. DIS'den gelen eğim sensörleri, 10 Hz'lik standart bir bant genişliğine sahiptir, ancak bu bant genişliğini müşterinin talebi üzerine daha da azaltmak mümkündür.
Fonksiyonlar
Tesviye, eğim koruması, yuvarlanma ve eğim ölçümü, açı ölçümü
Uygulamalar
Beton pompaları, vinçler, yükseltilmiş çalışma platformları, güneş panelleri, havalı süspansiyon sistemleri, tarım makineleri
Eğim Sensörleri Tipleri
DIS eğim sensörleri aşağıdaki genel özelliklerle mevcuttur:
Tek eksenli ölçüm aralığı: ± 10 °; ± 30 °; ± 90 °; 0-360 °
Çift eksenli ölçüm aralığı: ± 10 °; ± 30 °; ± 90 °
Analog çıkış: 0,5 - 4,5 V veya 4 - 20 mA
Dijital çıkış: CANopen (Güvenlik); RS232
Koruma seviyesi: IP67 (isteğe bağlı IP69K IP68)
Programlanabilir: filtreleme, ölçüm aralığı
Sıfırlama olasılığı: modele bağlı
Fonksiyonel güvenlik: SIL2 / PLd (isteğe bağlı)
Gövde: (güçlendirilmiş) plastik veya paslanmaz çelik
