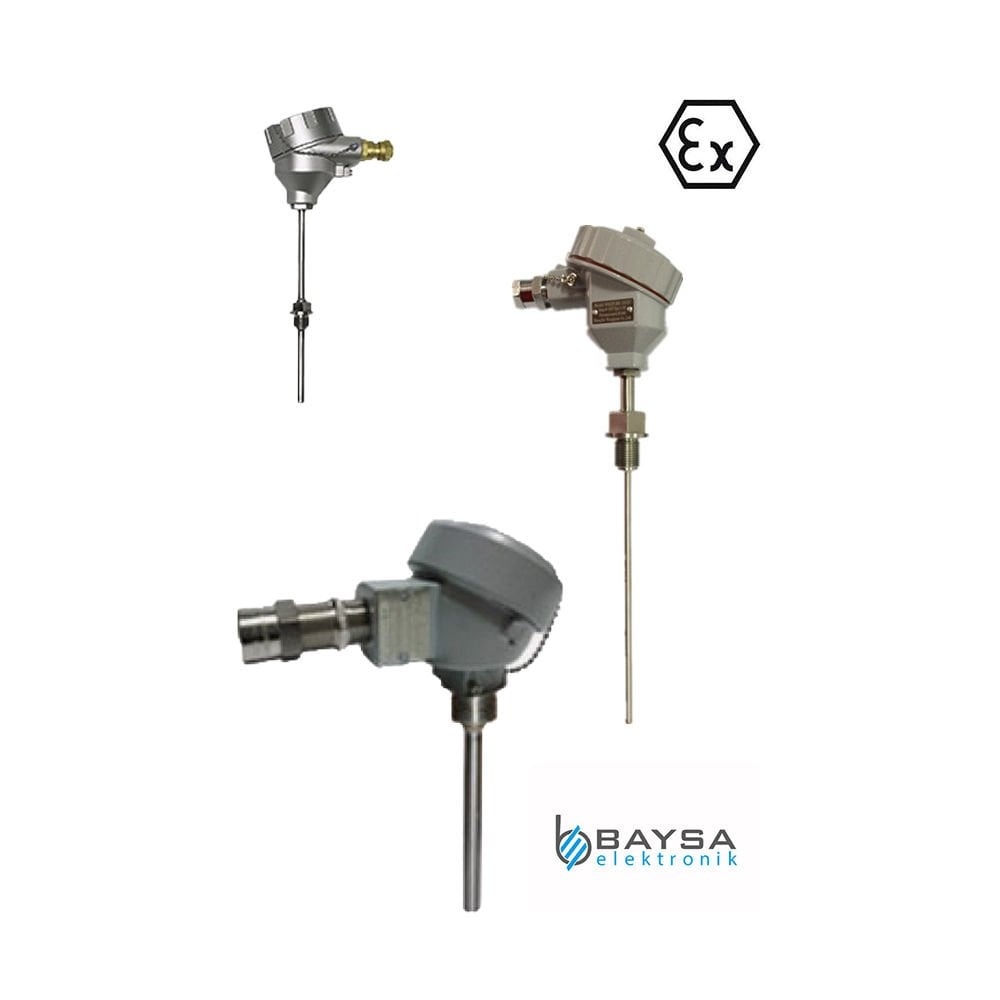

Exproof Termokupllar
Metal veya seramik kılıflı düz termokupllar -200°C’den 2320°C’ye kadar çok çeşitli proseslerde yaygın olarak kullanılır. Ürünlerin verilen maksimum dayanma sıcaklıkları zararlı gazların olmadığı hava ortamı içindir. Bu maksimum sıcaklığı kısa süre geçişler tolere edebilirler, ancak termokupllun ömrünü azaltıcı bir faktör olacaktır.
Ayrıca aşındırıcı özelliği olan ortamların etkisi termokupllun çalışma sıcaklıklarını düşürme yönünde olacaktır.
Bu tip termokupllar parlama veya patlama riski bulunan ortamlar için özel olarak tasarlanmış belgeli ürünlerdir.
Bu ürünler termokuplların EMF karakteristikleri DIN 43710 veIEC 60584 standartlarına uygundur.
DİZAYN VE SEÇİM
Termokupl ömrünün olabildiğince uzun tutulması ve bu sürede güvenilir sonuçlar alınması için çalışma koşullarına uygun eleman,izolatör, koruyucu kılıf seçilmelidir. Ürünlerde belirtilen maksimum (en yüksek) çalışma sıcaklıkları çalışma ortamının hava olduğu koşullarda geçerlidir. Kısa süreler için belirtilen en yüksek sıcaklık limitlerinin aşılması, sonucu fazla etkilemeyebilirse de termokupl ömrünü kısaltır. Ortamda aşındırıcı (corrossive) maddelerin bulunması da en yüksek sıcaklık limitinin koruyucu kılıf için daha düşük olmasına neden olur.
KORUYUCU KILIFLAR
Koruyucu kılıf ortam şartlarına uygun seçilmelidir. Metal koruyucu kılıflar genel olarak 1200°C’ye kadar, seramik kılıflar 1200°C’nin üzerinde kullanılırlar. Termokupl eleman telinin zararlı gazlardan etkilenmesini önlemek ve termokupllun ömrünü uzatmak için dış koruyucu kılıf içine ikinci bir seramik kılıf konulur. Gaz geçirmez olarak kullanılan ve termokuplların ömrünü uzatan seramik kılıflar kodları ile:
KER 610:
- Gaz geçirmezlik özelliği fazla Isıl direnci yüksek
- Alüminyum oksit yüzdesi yüksek
- KER 799’dan daha ekonomik
KER 799:
- Gaz geçirmezlik özelliği çok fazla
- Maksimum ısıl direnç
- Saf alümina oksit
- KER 610’dan üstün ve pahalı.
