AÇIKLAMA
Hassas potansiyometrik ölçüm
10 mm ile 100 mm arasında farklı ölçme boyları
%0,04’e kadar üstün linearite
Yüksek çözünürlük: < 0.01 mm 50 milyona varan hareket ömrü Kablolu veya soketli model seçenekleri IP67 koruma sınıfı

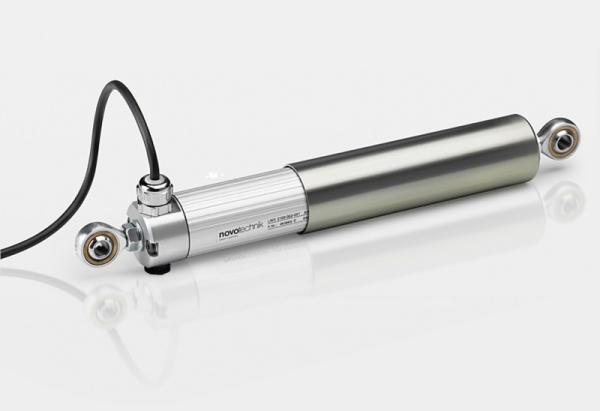

Ekstra dayanıklı gövde ile hassas pozisyon ölçümü; iki ucunda hareket edebilen mafsal(bilya) ile kolay montaj imkanı ve açısal ölçümlerde açılımın ölçümü; mil üzerindeki basıncı kompanse eden özel GORE membranı sayesinde ekstra uzun ömürlü; titreşimlere ve korozyona karşı ekstra korumalı
Hassas potansiyometrik ölçüm
10 mm ile 100 mm arasında farklı ölçme boyları
%0,04’e kadar üstün linearite
Yüksek çözünürlük: < 0.01 mm 50 milyona varan hareket ömrü Kablolu veya soketli model seçenekleri IP67 koruma sınıfı
Ekstra dayanıklı gövde ile hassas pozisyon ölçümü; iki ucunda hareket edebilen mafsal(bilya) ile kolay montaj imkanı ve açısal ölçümlerde açılımın ölçümü; mil üzerindeki basıncı kompanse eden özel GORE membranı sayesinde ekstra uzun ömürlü; titreşimlere ve korozyona karşı ekstra korumalı
- Ekstra dayanıklı ve hassas potansiyometrik ölçüm
- Mükemmel linearite (Bağımsız Doğrusallık): %0,04
- Yüksek çözünürlük: < 0.01 mm
- Mil üzerindeki basıncı kompanse eden özel GORE membranı sayesinde ekstra uzun ömürlü
- Çok sert koşullara dayanıklı tamamen metal gövde
- LWX-003: Şaftsız standart model, LWX-004: Özel şaft korumalı gövde model
- Korozyona tamamen dayanıklı
- Titreşimlere karşı ekstra korumalı
- Kablolu ve soketli iki ayrı seçenek
- Milin iki ucundaki her yöne oynayabilen mafsallı(bilyalı) bağlantıları sayesinde ölçüm yapılacak eksendeki olası açısal kaymaları ölçme imkanı
- Analog ölçüm sayesinde elektrik kesilmelerinde pozisyon bilgisi kaybolmaz.
- Vibrasyon ve darbelere karşı dayanıklı
- 50 milyona kadar hareket ömrü
- Yüksek tekrarlanabilirlik değerleri ile üretim hattınızda kayıplara son
*Sensörünüzde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Gösterge ve Ölçü Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
KULLANIM ALANLARI
- Pres Makineleri
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Hidrolik Makineleri
- Robot ve Otomasyon çözümleri
EK BİLGİ
| Brand |
Novotechnic |
|---|---|
| Strok Değeri |
50 mm ile 750 mm arasında farklı ölçme boyları |
| Çözünürlük |
<0,01 mm |
| Tekrarlanabilirlik |
0,01 mm |
| Linearite (Doğrusallık) |
% 0,04 – % 0,2 |
| Direnç Değerleri |
2, 3, 5, 10 kΩ |
| İzolasyon Direnci |
≥10 MΩ |
| Maksimum Akım |
10 mA |
| Maksimum Gerilim |
42 V |
| Sabitleme/Bağlantı |
Çift mafsallı(bilyalı), kolay montaj |
| Gövde |
Alüminyum, çift taraftan yataklı |
| Koruma Sınıfı |
IP67 |
| Çalışma Sıcaklığı |
-30°C … +100°C |
| Ömür |
50 milyon hareket |
| Hız |
5m/s |
| Elektriksel bağlantı şekli |
4 pinli yuvarlak konnektör, M12x1 |
