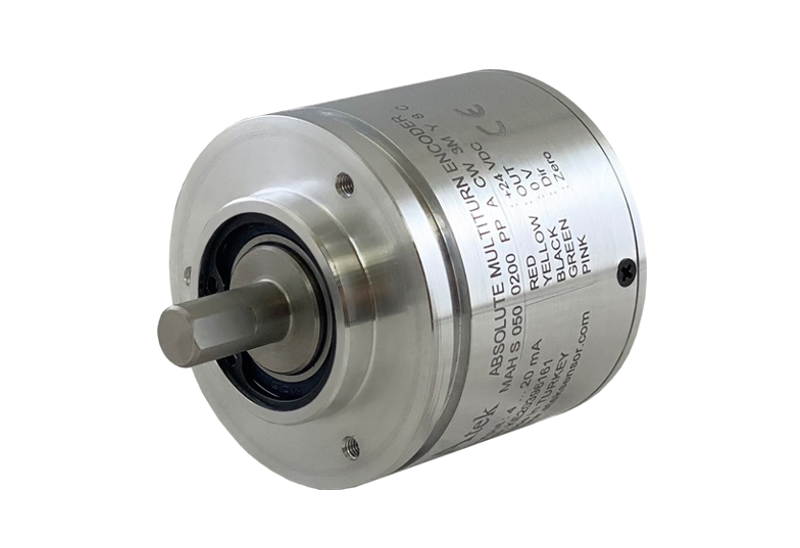

MAH S 50 Programlanabilir Çok Turlu Absolute Rotary Enkoder || ATEK || Made in Türkiye

TEKLİF FORMU

AÇIKLAMA


Manyetik prensiple çok turlu absolute (mutlak) ölçüm
50 mm gövde çapı
6 mm ile 17 mm arasında şaft çapı seçenekleri
CANopen veya analog çıkış
Analog için 14 bit çözünürlük
CANopen için tek turda 1…14 bit, çok turda 1…32 bit çözünürlük
3000 RPM çalışma hızı
IP68 koruma sınıfı
Manyetik prensiple ölçüm; 50 mm gövde çapı; absolute(mutlak) ölçüm; şaftlı; CANopen veya analog çıkış; kompakt dizayn

  • Manyetik prensiple absolute (mutlak) ölçüm
  • 50 mm gövde çapı
  • 6, 8, 10, 12, 14, 15 veya 17 mm şaft seçenekleri
  • Analog veya CANopen çıkış seçeneği
  • Programlanabilir analog çıkış
  • Analog için 16 bit çözünürlük
  • CANopen için tek turda 1…14 bit, çok turda 1…32 bit çözünürlük
  • Yüksek hassasiyet
  • IP68 yüksek koruma sınıfı


KULLANIM ALANLARI

  • Parça imalatında kullanılan CNC makinelerinde çok eksenli oryantasyonu belirleme
  • Hastanelerde kullanılan makas yataklarının yüksekliğini otomatik olarak belirleme
  • Vinç veya hava asansörü gibi büyük araçlar için çoklu stabilizatörlerin doğru şekilde yerleştirilmesi
  • Otomatik kapıları veya yuvaları sınırlayıcı anahtar olmadan hareket ettirmek
  • Bir elektrik kesintisinden sonra bile robotik harekete devam etmek

EK BİLGİ

Brand

Atek

ELEKTRİKSEL ÖZELLİKLER

–>

Çalışma Prensibi

Hall Effect

Ölçüm Aralığı

2…2¹⁷ tur

Besleme Gerilimi

Analog için: 15 … 26 VDC
CANopen için: 8 … 32 VDC

Akım Tüketimi

60 mA

Ters Polarite Koruması

Var

Doğruluk

±0,5°

Açısal Çözünürlük

Analog için: 16 Bit
CANopen için: tek turda 1…14 Bit, çok turda 1…32 bit seçilebilir, Tek tur + Çok tur <= 31 bits

Cevaplama Frekansı

500 Hz

Elektriksel Arayüz

CANopen
Analog: 4-20 mA, 0-10 V, 0-5 V, 0.5-4.5 V (opsiyonel programlanabilir)

MEKANİK ÖZELLİKLER

–>

Maksimum Hız

3000 RPM

Gövde Çapı

50 mm

Mil Çapı

6, 8, 10 12, 14, 15 veya 17 mm

Koruma Sınıfı

IP68

Çalışma sıcaklığı

-45 … +85°C

Bağıl nem

% 10 … % 90

Malzeme

Şaft: Paslanmaz Çelik
Gövde: Alüminyum

CANOPEN ÖZELLİKLER

–>

Haberleşme Profili

CiA 301

Cihaz Tipi

CANopen, CiA DS406

Kimlik (Node ID)

1 ile 127 arası LSS ya da SDO ile ayarlanabilir
Default Node ID:1

Baud Rate

10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s

PDO Veri Hızı (Data Rate)

100 ms

Hata Kontrol

Heartbeat, Emergency Message

PDO

3 Tx PDO

PDO Modları

Event/Time triggered, Synch/Asynch

SDO

1 server

Pozisyon Bilgisi

Nesne Sözlüğü (Object Dictionary) 0x6020

Sonlandırma Direnci

Opsiyonel
