MAS Serisi Programlanabilir Çok Turlu Absolute Rotary Encoder || ATEK || Made in Türkiye
TEKLİF FORMU
AÇIKLAMA
Manyetik prensiple absolute (mutlak) ölçüm

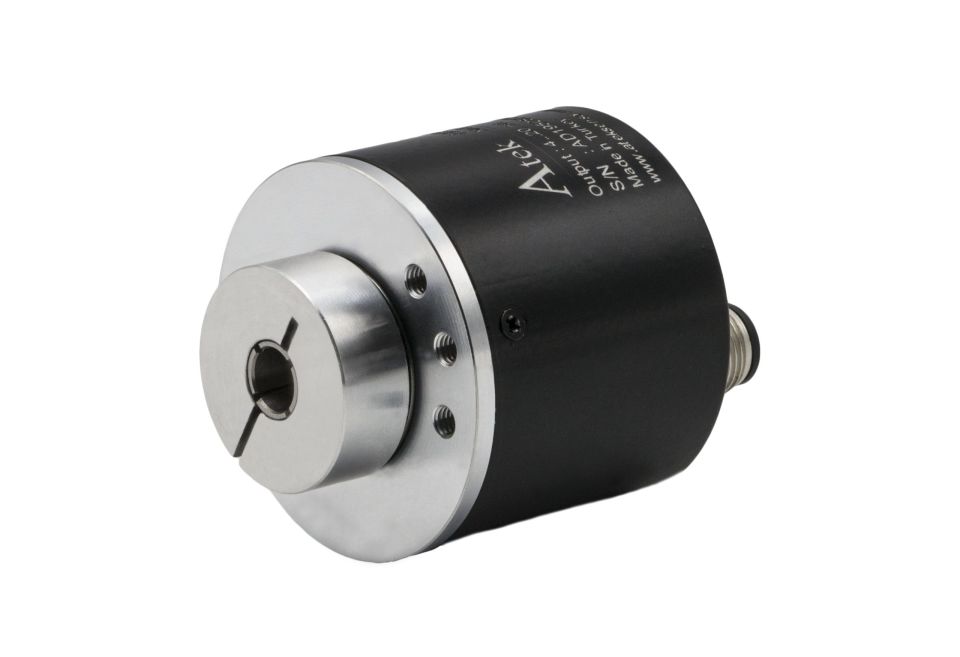

50 mm veya 58 mm gövde çapı seçenekleri

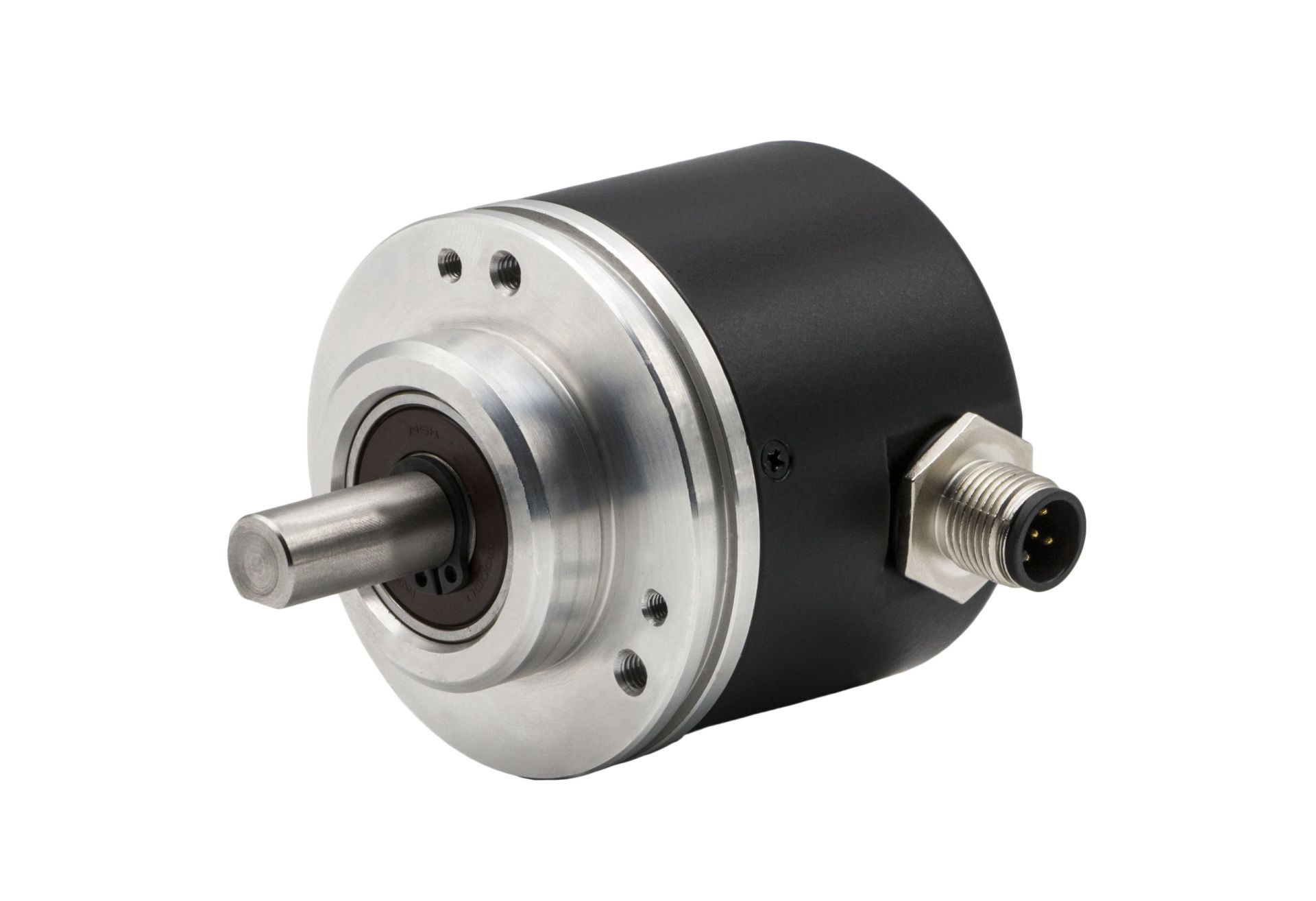

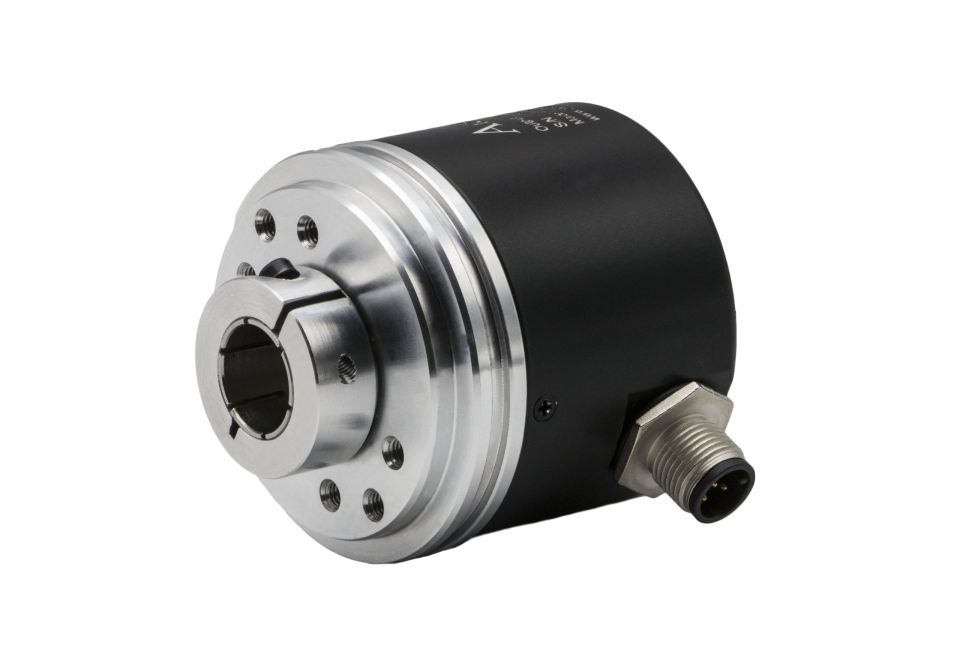

Şaftlı veya yarı hollow şaftlı model seçenekleri
CANopen veya analog çıkış
Analog için 14 bit çözünürlük
CANopen için tek turda 1…14 bit, çok turda 1…32 bit çözünürlük
3000 RPM çalışma hızı
IP64 koruma sınıfı
Manyetik prensiple ölçüm; 50 veya 58 mm gövde çapı; absolute(mutlak) ölçüm; şaftlı veya hollow şaftlı; kompakt dizayn
- Manyetik prensiple absolute (mutlak) ölçüm
- 50 mm veya 58 mm gövde çapı seçenekleri
- Şaftlı veya yarı hollow şaftlı model seçenekleri
- Analog veya CANopen çıkış seçenekleri
- Programlanabilir analog çıkış
- Analog çıkış : 16 bit,
- CANopen çıkış : Tek turda 1…14 bit, çok turda 1…32 bit çözünürlük
- IP64 koruma sınıfı
KULLANIM ALANLARI
- Parça imalatında kullanılan CNC makinelerinde çok eksenli oryantasyonu belirleme
- Hastanelerde kullanılan makas yataklarının yüksekliğini otomatik olarak belirleme
- Vinç veya hava asansörü gibi büyük araçlar için çoklu stabilizatörlerin doğru şekilde yerleştirilmesi
- Otomatik kapıları veya yuvaları sınırlayıcı anahtar olmadan hareket ettirmek
- Bir elektrik kesintisinden sonra bile robotik harekete devam etmek
EK BİLGİ
| Brand |
Atek |
|---|---|
| ELEKTRİKSEL ÖZELLİKLER |
–> |
| Çalışma Prensibi |
Hall Effect |
| Ölçüm Aralığı |
2…2¹⁷ tur |
| Besleme Gerilimi |
Analog için: 15 … 26 VDC |
| Akım Tüketimi |
≤60 mA |
| Ters Polarite Koruması |
Var |
| Doğruluk |
±0,5° |
| Açısal Çözünürlük |
Analog için: 16 Bit |
| Cevaplama Frekansı |
500 Hz |
| Elektriksel Arayüz |
CANopen |
| MEKANİK ÖZELLİKLER |
–> |
| Maksimum Hız |
3000 RPM |
| Gövde Çapı |
50 veya 58 mm |
| Koruma Sınıfı |
IP64 |
| Çalışma sıcaklığı |
-20 … +70 °C |
| Bağıl nem |
% 10 … % 90 |
| Malzeme |
Şaft: Paslanmaz Çelik |
| CANOPEN ÖZELLİKLER |
–> |
| Haberleşme Profili |
CiA 301 |
| Cihaz Tipi |
CANopen, CiA DS406 |
| Kimlik (Node ID) |
1 ile 127 arası LSS ya da SDO ile ayarlanabilir |
| Baud Rate |
10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s |
| PDO Veri Hızı (Data Rate) |
100 ms |
| Hata Kontrol |
Heartbeat, Emergency Message |
| PDO |
3 Tx PDO |
| PDO Modları |
Event/Time triggered, Synch/Asynch |
| SDO |
1 server |
| Pozisyon Bilgisi |
Nesne Sözlüğü (Object Dictionary) 0x6020 |
| Sonlandırma Direnci |
Opsiyonel |
