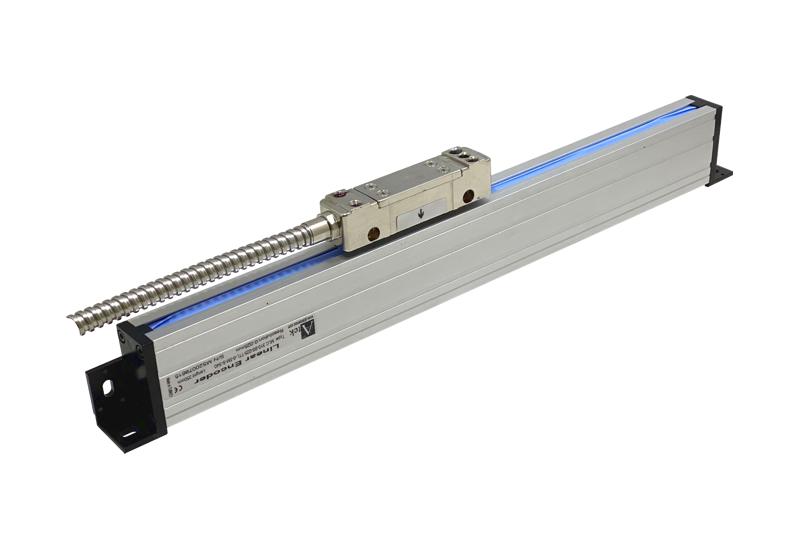

AÇIKLAMA
Manyetik ölçüm
İnkremental enkoder çıkışı
Temassız/sürtünmesiz sistem
20 metreye kadar ölçüm
5µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
Manyetik prensiple temassız ve hassas ölçüm; Yataklı profil kapalı sistem; Yağ, nem ve toza karşı çift contalı koruma
EK BİLGİ
Manyetik ölçüm
İnkremental enkoder çıkışı
Temassız/sürtünmesiz sistem
20 metreye kadar ölçüm
5µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
Manyetik prensiple temassız ve hassas ölçüm; Yataklı profil kapalı sistem; Yağ, nem ve toza karşı çift contalı koruma
- Yüksek doğruluk ve tekrarlanabilirlik
- Manyetik ölçüm
- 5µm’den başlayan çözünürlük seçenekleri
- Temassız/sürtünmesiz sistem
- Titreşim ve şoklara karşı yüksek tolerans
- 20 metreye kadar ölçüm
- Toz, yağ ve neme karşı dayanıklı
- Bakım gerektirmez
- Sağlam alüminyum gövde
- IP67 koruma sınıfı
- Kolay montaj
*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
KULLANIM ALANLARI
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
EK BİLGİ
Brand |
Atek |
---|---|
Çözünürlük |
5µm, 10µm, 25µm,50 µm, 62.5µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir) |
Ölçüm Mesafesi |
20 metreye kadar |
Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
Manyetik Bant Tipi |
B5 |
Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
Besleme Gerilimi |
10 … 30 VDC veya 5 VDC |
Dış Gövde Yapısı |
Sensör: Nikel Kaplı Alüminyum |
Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
Bant Okuma Mesafesi |
2 mm |
Çalışma Hızı |
3 m/s |
Tekrarlanabilirlik |
± 1 Pulse |
Çalışma Sıcaklığı |
-25°C … +85°C |
Koruma Sınıfı |
IP67 |
