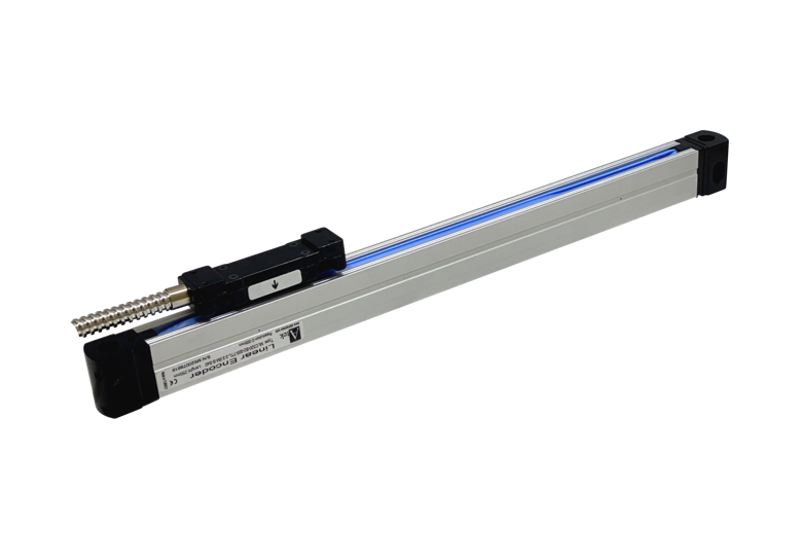

AÇIKLAMA
Manyetik ölçüm
İnkremental enkoder çıkışı
Temassız/sürtünmesiz sistem
Ekstra ince profil yapısı
1µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
Manyetik prensiple temassız ve hassas ölçüm; Ekstra ince, yataklı profil kapalı sistem; Yağ, nem ve toza karşı contalı koruma
- Yüksek doğruluk ve tekrarlanabilirlik
- Manyetik ölçüm
- 1µm’den başlayan çözünürlük seçenekleri
- Temassız/sürtünmesiz sistem
- İnce profil yapısı
- Titreşim ve şoklara karşı yüksek tolerans
- Toz, yağ ve neme karşı dayanıklı
- Bakım gerektirmez
- Sağlam alüminyum gövde
- IP67 koruma sınıfı
- Kolay montaj
*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
KULLANIM ALANLARI
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçüm Mesafesi |
3 metreye kadar |
| Çözünürlük |
1µm, 5µm, 10µm, 25µm,50 µm, 62.5µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir) |
| Ölçüm Prensibi |
Manyetik |
| Manyetik Bant Tipi |
B2 |
| Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Besleme Gerilimi |
PPL: 10..30 VDC veya TTL: 5 VDC |
| Dış Gövde Yapısı |
Sensör: Nikel Kaplı Alüminyum |
| Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Kutup Mesafesi |
2 mm, 1mm |
| Doğruluk |
± 40 µm/m ya da ± 20 µm/m |
| Çalışma Hızı |
3 m/s |
| Tekrarlanabilirlik |
± 1 Pulse |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP67 |
