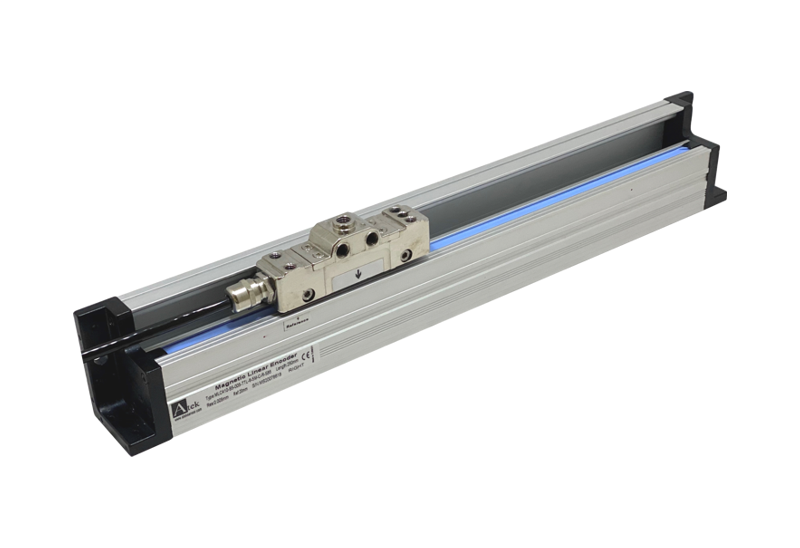

AÇIKLAMA
Manyetik ölçüm
4000 mm’ye kadar strok değeri
5 µm’den başlayan çözünürlük seçenekleri
Kendinden yataklı entegre edilmiş bilye sistemi
IP67 koruma sınıfı
Delem, Cybelec ve ESA cihazlarla uyumlu
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; kendinden hizalanmış sistem; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı
- Kendinden yataklı entegre edilmiş bilye sistemi
- Manyetik ölçüm
- Temassız/sürtünmesiz sistem
- Titreşim ve şoklara karşı yüksek tolerans
- Geniş montaj toleransları ile kolay montaj
- 4 metreye kadar ölçüm
- Toz, yağ ve neme karşı dayanıklı
- Sağlam alüminyum gövde
- Mükemmel kararlılık
- IP67 koruma sınıfı
- Delem, Cybelec ve ESA cihazlarla uyumlu
*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
KULLANIM ALANLARI
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Abkant Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçüm Mesafesi |
4 metreye kadar |
| Çözünürlük |
5µm, 10µm, 25µm,50 µm, 62.5µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir) |
| Ölçüm Prensibi |
Manyetik |
| Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
| Manyetik Bant Tipi |
B5 |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Besleme Gerilimi |
PPL: 10..30 VDC veya TTL: 5 VDC |
| Dış Gövde Yapısı |
Sensör: Nikel Kaplı Alüminyum |
| Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Çalışma Hızı |
3 m/s |
| Tekrarlanabilirlik |
± 1 Pulse |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP67 |
