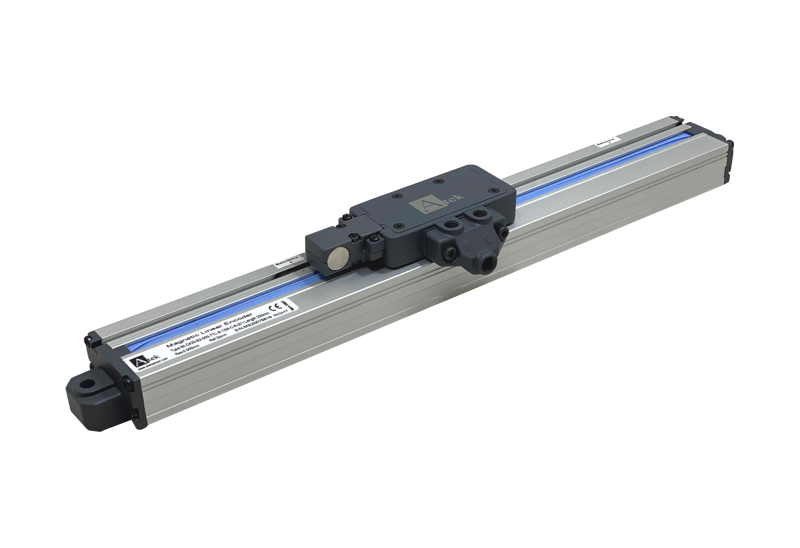

AÇIKLAMA
Manyetik ölçüm
İnkremental enkoder çıkışı
Taşınabilir referans noktası
2000 mm ‘ye kadar strok değerleri
5 µm’den başlayan çözünürlük seçenekleri
IP65 koruma sınıfı
Delem, Cybelec, ESA ve STEP cihazlarla uyumlu
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı
- İnkremental enkoder çıkışı: A, B, Z, /A, /B, /Z
- 2000 mm ‘ye kadar strok değerleri
- 5 µm’den başlayan çözünürlük seçenekleri
- Eloksallı cetvel profili
- Taşınabilir referans noktası
- Mükemmel yataklanma sağlayan, entegre edilmiş, temassız rulmanlı sistem
- Yüksek kararlılık, quadrature çıkış
- IP65 koruma sınıfı
- Kolay ve hızlı montaj
- 50 metreye kadar kablo boyu
- Paslanmaz çelik koruyucusu
- Delem, Cybelec, ESA ve STEP Cihazlarla Uyumlu
*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
KULLANIM ALANLARI
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Abkant Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçüm Mesafesi |
2 metreye kadar |
| Çözünürlük |
5µm, 10µm, 25µm,50 µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir) |
| Ölçüm Prensibi |
Manyetik |
| Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
| Manyetik Bant Tipi |
B2 |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Besleme Gerilimi |
PPL: 10..30 VDC veya TTL: 5 VDC |
| Dış Gövde Yapısı |
Sensör: Nikel Kaplı Alüminyum |
| Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Çalışma Hızı |
3 m/s |
| Tekrarlanabilirlik |
± 1 Pulse |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP65 |
