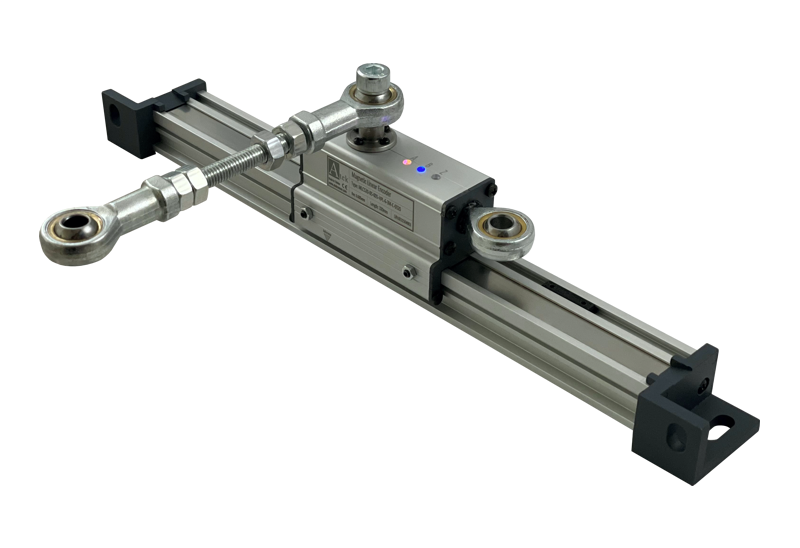

AÇIKLAMA
Manyetik temassız ölçüm
İnkremental enkoder çıkışı
Sabit Z referans noktası
50 … 2000 mm arasında farklı ölçme boyları
5 µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
LED gösterge
Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı
- Manyetik temassız ölçüm
- 50 … 2000 mm arasında farklı ölçme boyları
- Sabit Z referans noktası
- 5µm, 10µm, 25µm,50 µm, 62.5µm, 100µm çözünürlük seçenekleri
- İnkremental enkoder çıkışı: A, B, Z, /A, /B, /Z
- Durum LEDİ
- Çok yönlü montaj olanağı
- Şok ve vibrasyona karşı dayanıklı
- Toz, yağ ve neme karşı dayanıklı
- Sağlam alüminyum gövde
- IP67 koruma sınıfı
- Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı
KULLANIM ALANLARI
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Abkant Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçüm Mesafesi |
50 … 2000 mm arasında farklı seçenekler |
| Çözünürlük |
5µm, 10µm, 25µm,50 µm, 62.5µm, 100µm |
| Ölçüm Prensibi |
Manyetik, temassız |
| Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
| Manyetik Bant Tipi |
B2 |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Besleme Gerilimi |
PPL: 10..30 VDC veya TTL: 5 VDC |
| Dış Gövde Yapısı |
Sensör: Eloksal kaplamalı alüminyum ve delrin |
| Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Çalışma Hızı |
3 m/s |
| Doğruluk |
± 35 µm/m |
| Tekrarlanabilirlik |
± 1 Pulse |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP67 |
