AÇIKLAMA
Manyetik ölçüm
Küçük boyut
100 metreye kadar ölçüm
1 μm’den 100 μm’ye kadar çözünürlük
Spiralli ve kablolu seçenekler
IP67 koruma sınıfı

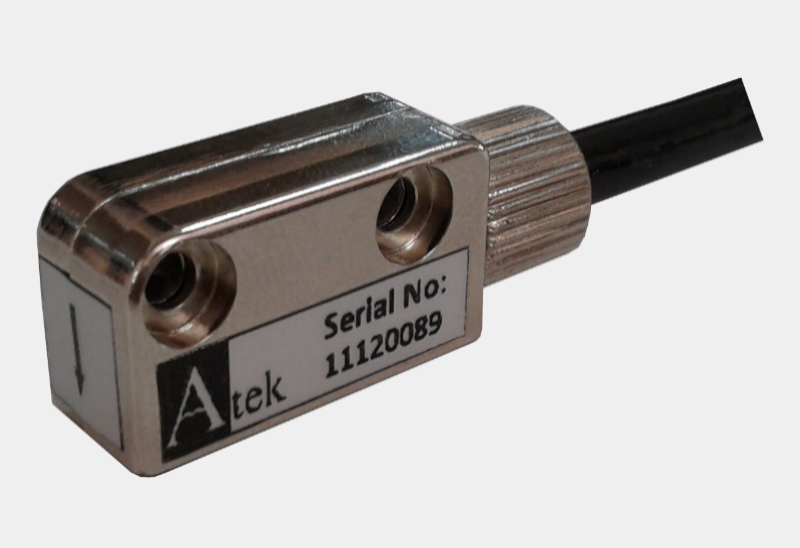

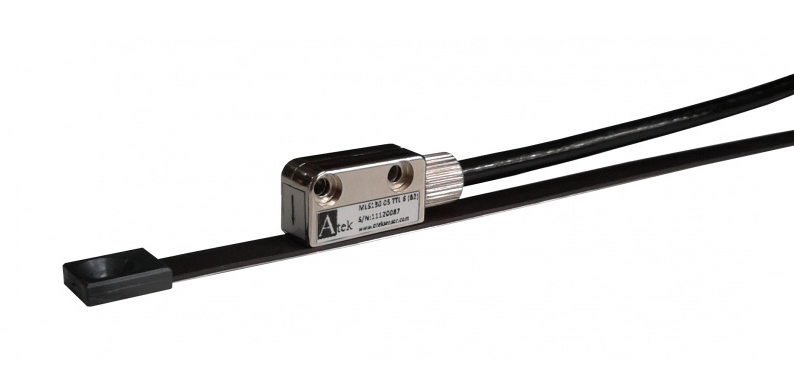

Manyetik bant üzerinde temassız ölçüm yapabilen okuyucu sensör; entegre edilmiş bant sıyırıcıları sayesinde nem, yağ, toz gibi çevresel etkenlere karşı ekstra dayanıklı; kablolu veya spiralli model seçenekleri
- Manyetik ölçüm
- Küçük boyut
- Kolay montaj
- 1 μm’den 100 μm’ye kadar çözünürlük
- Yüksek doğruluk ve tekrarlanabilirlik
- Spiralli ve kablolu seçenekler
- 100 metreye kadar ölçüm
- Sağlam alüminyum gövde
- IP67 koruma sınıfı

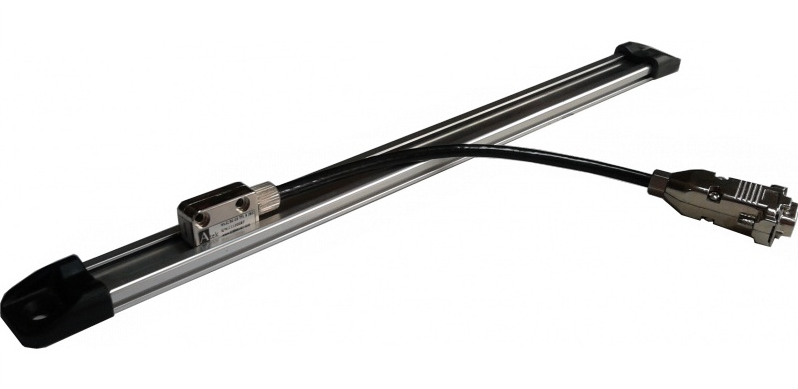

- Sensör gövdesine entegre edilmiş sıyırıcıları sayesinde, üzerinde hareket ettiği manyetik bant ya da profilde oluşabilecek muhtemel toz, pislik, talaş gibi dış etkenlerden ekstra korunmuştur.
*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
KULLANIM ALANLARI
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Abkant Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçüm Mesafesi |
100 metreye kadar |
| Çözünürlük |
1µm, 5µm, 10µm, 25µm, 50µm, 62.5µm, 80µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir) |
| Ölçüm Prensibi |
Manyetik |
| Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
| Manyetik Bant Tipi |
B1, B2, B5 |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Besleme Gerilimi |
PP: 10..30 VDC veya TTL: 5 VDC |
| Dış Gövde Yapısı |
Alüminyum |
| Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Çalışma Hızı |
3 m/s |
| Tekrarlanabilirlik |
± 1 Pulse |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP67 |
