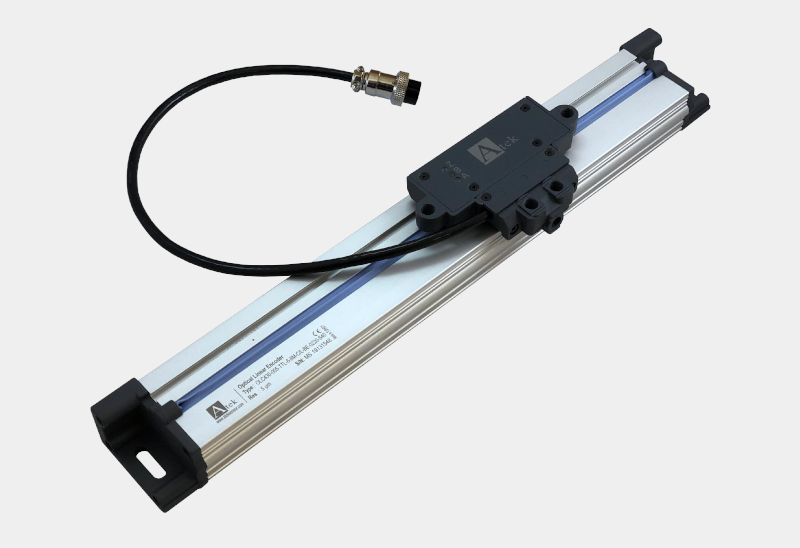

AÇIKLAMA
50 mm ile 1000 mm arasında farklı ölçme boyları
İnkremental optik sistem
10 mm’de bir seçilebilen referans sinyali
5µm çözünürlük
IP54 koruma sınıfı
60 m/dk hareket hızı
Delem, Cybelec ve ESA cihazlarla uyumlu
Optik prensiple hassas ölçüm; Conta korumalı alüminyum gövde; LED durum göstergeleri; Kompakt dizayn, Yüksek doğruluk ve tekrarlanabilirlik
- 50 mm ile 1000 mm arasında farklı ölçme boyları
- İnkremental optik sistem
- Çelik miller ve rulmanlarla yataklanmış okuyucu sensör
- 10 mm’de bir seçilebilen referans sinyali
- 3 adet LED gösterge
- 5µm çözünürlük
- IP54 koruma sınıfı
- Kompakt tasarım
- Mafsal ile bağlandığında geniş montaj toleransı
- 60 m/dk hareket hızı
- Delem, Cybelec ve ESA cihazlarla uyumlu
KULLANIM ALANLARI
- Abkant Pres ve Bükme Makineleri
- Manuel Tezgahlar
- Robotik / Material Ambalajlama
- Lineer Yataklama Sistemleri
- Otomasyon ve Robotik Uygulamalar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçme Boyları |
50 mm ile 1000 mm arasında farklı ölçme boyları |
| Çözünürlük |
5µm |
| Sinyal Periyodu |
20 µm |
| Doğruluk |
± 10 µm |
| Tekrarlanabilirlik |
± 1 pulse |
| Besleme Gerilimi |
5 VDC, 10…30 VDC |
| Çıkış Tipi |
TTL, Push Pull Line Driver, NPN or PNP |
| Çıkış Sinyalleri |
A,B,Z |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Depolama Sıcaklığı |
-20°C…+70°C |
| Koruma Sınıfı |
IP54 |
| Elektriksel Bağlantı |
M16 8 Pin konnektör, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Max kablo uzunluğu |
100 metre |
