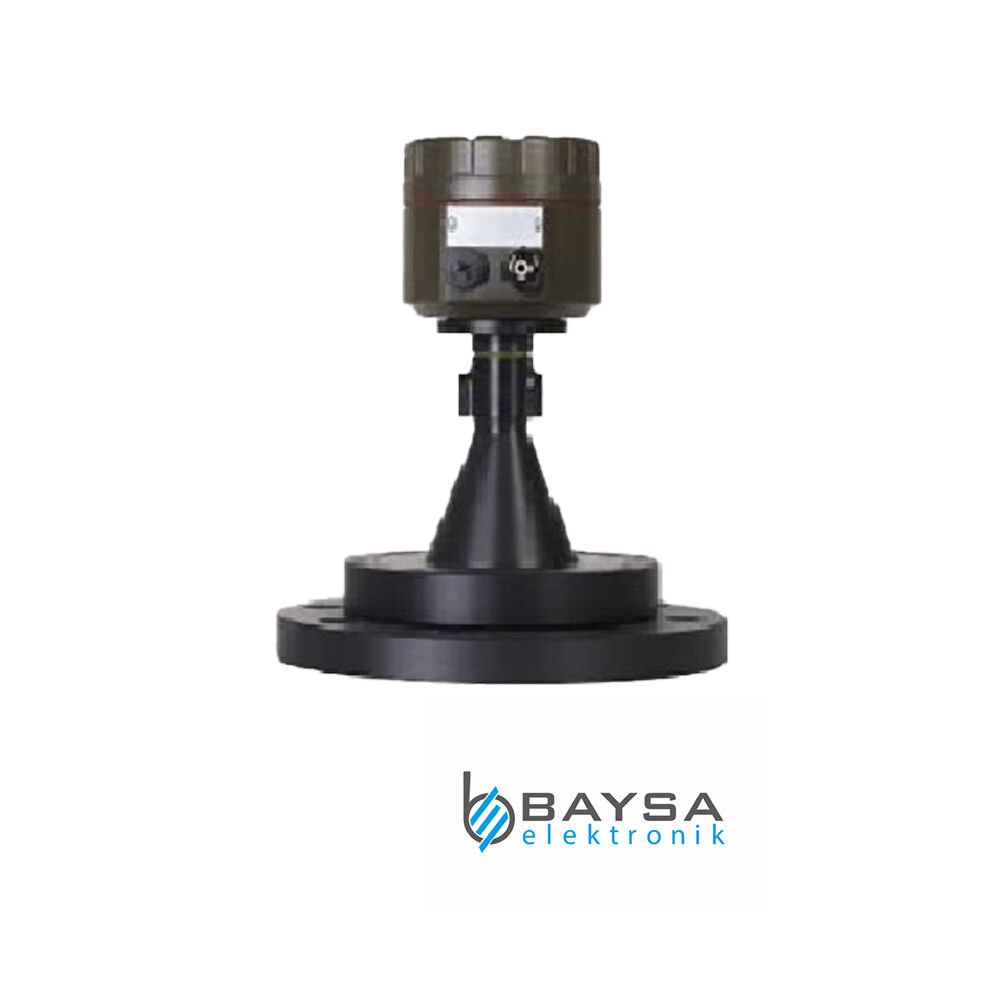

Radar Seviye Transmitteri Rdr 300(6 - 50m)
Radar seviye sensörü tank ve depolarda bulunan sıvı ve katı maddelerin temassız olarak sürekli seviye ve hacim ölçümlerinde kullanılmaktadır.
Üzerinde bulunan LCD ekranı ile ölçülen değeri seviye, mesafe (cm, m) veya hacim ( litre, m3) olarak gösterir. Ölçüm süresi (Pulse) yerine, FMCW teknolojisini kullanır.
Zamanla artan frekans sinyali oluşturarak bir sinyal dalgasi gönderir. Gönderilen bu sinyal, ölçüm yapılan yüzeye yansıtılır. Yansıtılan sinyal anten tarafından toplanır.
Gönderilen ve alınan sinyal arasındaki frekans farkı ölçülen madde ile arasındaki mesafe ile doğru orantılıdır.
Teknik Özellikleri
Besleme gerilimi: 24 Vdc
Çıkış sinyali: Analog 4-20 mA & 2 NO
Röle çıkışı 250V/1A & Modbus RS485
Çözünürlük: +/- 1 cm
Hassasiyet: +/- 0,2 % set edilen ölçüm aralığı
Maksimum ölçüm mesafesi: 50 mt
Sensör malzemesi: PE
Proses bağlantısı: 2' & DN100, PN16 veya askı çatalı
Çalışma sıcaklığı: -20°C, +80°C
Çalışma basıncı:3Bar
Ortam sıcaklığı: -20°C, +80°C
Sensör koruma sınıfı: IP68
Kutu koruma sınıfı: IP68
Kutu gövdesi: Alüminyum
Uygulama Alanları ve Avantajları
Uygulama Alanları
- Su arıtma ve proses teknolojisi: Su, atık su vb.
- Gıda endüstrisi: Meşrubat, süt ve süt ürünleri vb.
- Kimya ve ilaç endüstrisi: Yağ, benzin, mazot vb.
- Yapı Endüstrisinde: alçı, kireç, ince kum, dolomit, kalsit, perlitli alçı, taş, çimento, kömür, pulverize kömür tozu vb.
- Gıda Endüstrisinde: Yem, tohum, un, tuz, şeker vb.
- Plastik Endüstrisinde: Plastik tanecikler vb.
Avantajları
- Temassız FMCW radar teknolojisi, özellikle yüksek ölçüm doğruluğu gerektiren ağır proses koşullarında kullanılır.
- Ölçüm sonucu sıvı yüzeylerdeki dalgalanmadan etkilenmez.
- Proses şartları (Sıcaklık, nem, basınç, toz) ölçüm sonuçlarını değiştirmez.
