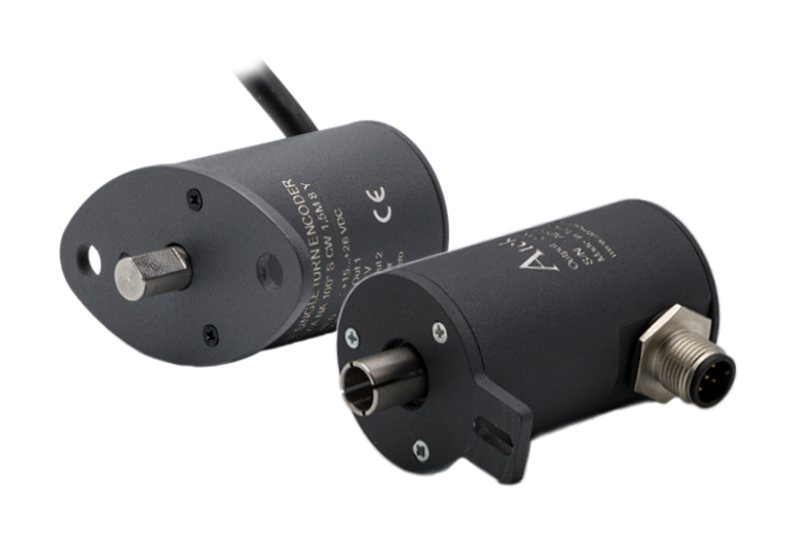

SAS 37 Serisi Programlanabilir Tek Turlu Absolute Rotary Enkoder || ATEK || Made in Türkiye
TEKLİF FORMU
AÇIKLAMA
Manyetik prensiple absolute (mutlak) ölçüm
37 mm gövde çapı
CANopen veya analog çıkış
Şaftlı veya yarı hollow şaftlı modeller
14 bit açısal çözünürlük
3000 RPM çalışma hızı
IP67 koruma sınıfı
Manyetik prensiple absolute (mutlak) ölçüm; 37 mm gövde çapı; CANopen veya analog çıkış; kompakt dizayn
- Manyetik prensiple absolute (mutlak) ölçüm
- 37 mm gövde çapı
- Şaftlı, yarı hollow şaftlı veya kollu model seçenekleri
- 14 bit açısal çözünürlük
- Analog veya CANopen çıkış seçeneği
- Redundant çıkış
- Analog çıkış sinyal formlarının seçilen 3 noktaya göre belirlenebilmesi
- Yüksek hassasiyet
- IP67 Koruma sınıfı
KULLANIM ALANLARI
- Parça imalatında kullanılan CNC makinelerinde çok eksenli oryantasyonu belirleme
- Hastanelerde kullanılan makas yataklarının yüksekliğini otomatik olarak belirleme
- Vinç veya hava asansörü gibi büyük araçlar için çoklu stabilizatörlerin doğru şekilde yerleştirilmesi
- Otomatik kapıları veya yuvaları sınırlayıcı anahtar olmadan hareket ettirmek
- Bir elektrik kesintisinden sonra bile robotik harekete devam etmek
EK BİLGİ
| Brand |
Atek |
|---|---|
| Çalışma Prensibi |
Hall Effect |
| Besleme Gerilimi |
Analog: 15 … 26 VDC |
| Akım Tüketimi |
40 mA |
| Ters Polarite Koruması |
Var |
| Ölçüm Aralığı |
0…360° |
| Doğruluk |
±0,1° |
| Tekrarlanabilirlik |
0,1° |
| Açısal Çözünürlük |
14 Bit |
| Cevaplama Frekansı |
333 Hz |
| Elektriksel Arayüz |
CANopen |
| Maksimum Hız |
3000 RPM |
| Gövde Çapı |
37 mm |
| Mil Çapı |
6 mm, 8 mm veya 10 mm |
| Koruma Sınıfı |
IP67 |
| Çalışma sıcaklığı |
-20 … +70 °C |
| Bağıl nem |
% 10 … % 90 |
| Malzeme |
Şaft: Paslanmaz Çelik |
| Haberleşme Profili |
CiA 301 |
| Cihaz Tipi |
CANopen, CiA DS406 |
| Kimlik (Node ID) |
1 ile 127 arası LSS ya da SDO ile ayarlanabilir |
| Baud Rate |
10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s |
| PDO Veri Hızı (Data Rate) |
100 ms |
| Hata Kontrol |
Heartbeat, Emergency Message |
| PDO |
3 Tx PDO |
| PDO Modları |
Event/Time triggered, Synch/Asynch |
| SDO |
1 server |
| Pozisyon Bilgisi |
Nesne Sözlüğü (Object Dictionary) 0x6020 |
| Sonlandırma Direnci |
Opsiyonel |
