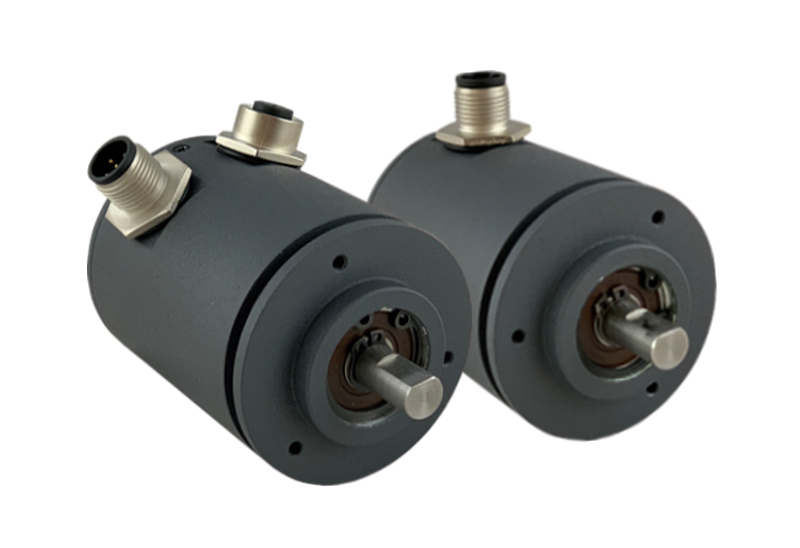

SAS 50 Serisi Programlanabilir Tek Turlu Absolute Rotary Encoder || ATEK || Made in Türkiye

TEKLİF FORMU


AÇIKLAMA

Manyetik prensiple absolute (mutlak) ölçüm
Paralel, analog veya CANopen çıkış
50 mm gövde çapı
6 veya 8 mm şaft
14 bit açısal çözünürlük
3000 RPM çalışma hızı
IP67 koruma sınıfı
Manyetik prensiple ölçüm; 50 mm gövde çapı; absolute(mutlak) ölçüm; analog, canopen veya paralel çıkış; kompakt dizayn

  • Manyetik prensiple absolute (mutlak) ölçüm
  • 50 mm gövde çapı
  • 6 mm veya 8 mm şaft çapı
  • 14 bit açısal çözünürlük
  • Analog, CANopen veya paralel çıkış seçeneği
  • Redundant analog çıkış
  • Analog çıkış sinyal formlarının seçilen 3 noktaya göre belirlenebilmesi
  • Yüksek hassasiyet
  • IP67 Koruma sınıfı

EK BİLGİ

Brand

Atek

ANALOG VERSİYON İÇİN ELEKTRİKSEL ÖZELLİKLER

->

Elektriksel Arayüz

4-20 mA, 0-10 V, 0.5- 4.5 V, 0-5 V, 20-4 mA, 10-0 V, 4.5-0.5 V, 5-0 V

CANOPEN VERSİYON İÇİN ÖZELLİKLER

->

Canopen Versiyon İçin Besleme Gerilimi

12 … 30 VDC

Canopen Versiyon İçin Doğruluk

±0,1°

Canopen Versiyon İçin Tekrarlanabilirlik

0,1°

Canopen Versiyon İçin Açısal Çözünürlük

14 Bit

Canopen Versiyon İçin Cevaplama Frekansı

333 Hz

Canopen Versiyon İçin Haberleşme Profili

CiA 301

Canopen Versiyon İçin Cihaz Tipi

CANopen, CiA DS406

Canopen Versiyon İçin Kimlik (Node ID)

1 ile 127 arası LSS ya da SDO ile ayarlanabilir
Default Node ID:1

Canopen Versiyon İçin Baud Rate

10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s

Canopen Versiyon İçin PDO Veri Hızı (Data Rate)

100 ms

Canopen Versiyon İçin PDO Modları

Event/Time triggered, Synch/Asynch

Canopen Versiyon İçin SDO

1 server

Canopen Versiyon İçin Pozisyon Bilgisi

Nesne Sözlüğü (Object Dictionary) 0x6020

Canopen Versiyon İçin Sonlandırma Direnci

Opsiyonel

PARALEL VERSİYON İÇİN ELEKTRİKSEL ÖZELLİKLER

->

Çalışma Prensibi

Hall Effect

Besleme Gerilimi

5 … 30 VDC

Akım Tüketimi

≤60 mA

Koruma

Ters ve aşırı gerilim
Çıkış kısa devre

Doğruluk

±0,1°

Çözünürlük (1 turdaki)

14 Bit

Cevaplama Frekansı

333 Hz

Girişler

Preset (Sıfırlama Noktası)
Yön değiştirme (CW / CCW)

Çıkış Sinyali

Push-Pull, PNP Open Collector, NPN Open Collector

Çıkış Lojik

Pozitif Lojik (Active High) veya Negatif Lojik (Active Low)

Çıkış Kapasitesi

20 mA/kanal

Elektriksel Bağlantı

18 x 0,22 mm2ekranlı kablo

MEKANİK ÖZELLİKLER

->

Maksimum Hız

3000 RPM

Gövde Çapı

50 mm

Mil Çapı

6 mm, 8 mm

Koruma Sınıfı

IP67

Çalışma sıcaklığı

-20 … +70 °C

Bağıl nem

% 10 … % 90

Malzeme

Şaft: Paslanmaz Çelik
Gövde: Alüminyum
