AÇIKLAMA
Hassas potansiyometrik ölçüm
10 mm ile 300 mm arasında farklı ölçme boyları
%0,05’e kadar üstün linearite
0.01 mm yüksek çözünürlük
100 milyona varan hareket ömrü
Mafsallı, Rod ve Yaylı model seçenekleri
IP54 koruma sınıfı
Hassas pozisyon ölçümü; kompakt ve küçük dizayn ile kolay montaj; 3 farklı gövde seçeneği: Mafsallı, Rod ve Yaylı; uygun maliyetli çözüm
- Hassas, uygun maliyetli potansiyometrik ölçüm
- Mükemmel linearite (Bağımsız Doğrusallık): %0,05
- Yüksek çözünürlük: < 0.01 mm

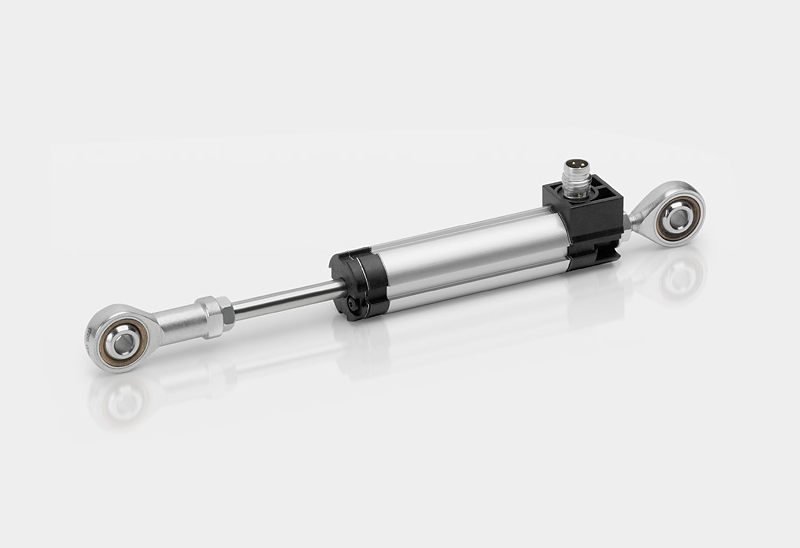

- Mafsallı model: Milin iki ucundaki her yöne oynayabilen mafsallı(bilyalı) bağlantıları sayesinde ölçüm yapılacak eksendeki olası açısal kaymaları ölçme imkanı
- Rod model: Standart milli model
- Yaylı model: Geri itme yaylı mil sayesinde hareket eden parçayı direkt olarak bağlamadan ölçüm imkanı
- Analog ölçüm sayesinde elektrik kesilmelerinde pozisyon bilgisi kaybolmaz.
- 100 milyona kadar hareket ömrü
- Yüksek tekrarlanabilirlik değerleri ile üretim hattınızda kayıplara son
*Sensörünüzde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Gösterge ve Ölçü Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
KULLANIM ALANLARI
- Pres Makineleri
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Hidrolik Makineleri
- Robot ve Otomasyon çözümleri
EK BİLGİ
| Brand |
Novotechnic |
|---|---|
| Strok Değeri |
10 mm ile 300 mm arasında farklı ölçme boyları |
| Çözünürlük |
<0, 01 m |
| Tekrarlanabilirlik |
0, 01 mm |
| Linearite (Doğrusallık) |
% 0, 05 – % 0, 25 |
| Direnç Değerleri |
1, 2, 3, 4, 5, 6, 7, 8, 10, 12 kΩ |
| İzolasyon Direnci |
≥10 MΩ |
| Maksimum Akım |
10 mA |
| Maksimum Gerilim |
42 V |
| Sabitleme/Bağlantı |
Çift mafsallı kolay montaj |
| Gövde |
3 farklı gövde yapısı: Çift taraftan mafsallı, Rod, Yaylı |
| Koruma Sınıfı |
IP54 |
| Çalışma Sıcaklığı |
-40°C … +85°C |
| Ömür |
100 milyon hareket |
| Hız |
5m/s |
| Elektriksel bağlantı şekli |
3 pinli yuvarlak konnektör, M8x1 |
