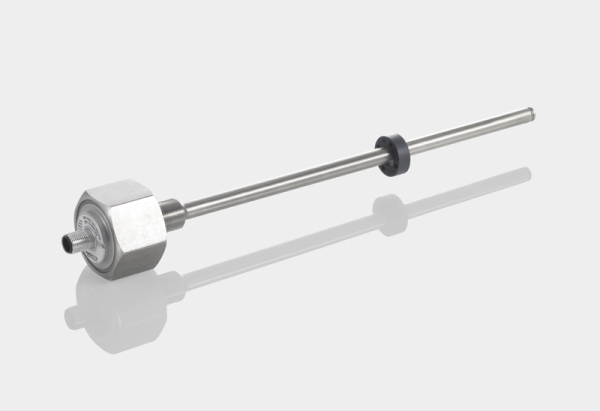

TM1 Serisi (Vidalı Flanşlı) || NOVOTECHNIK || Made in Germany

TEKLİF FORMU

Temassız manyetostriktif prensiple ölçüm

Vidalı flanşlı Rod (çubuk) tipi gövde
Absolute çalışma
350 Bar’a kadar çalışma
Analog çıkış seçenekleri
%0,04’e kadar yüksek hassasiyet özelliği
IP67 koruma sınıfı

Temassız ve manyetostriktif ölçüm prensibi; hidrolik veya pnömatik silindirlere içten bağlanabilme; absolute yani elektrik kesilmelerinde pozisyon bilgisini kaybetmeme özelliği


  • Mobil ve endüstriyel uygulamalara uygun
  • Temassız manyetostriktif prensiple çalışan uzun ömürlü sensör
  • Tamamen temassız ölçüm yapıldığı için sonsuz mekanik ömür
  • Rod (çubuk) tipi gövde sayesinde hidrolik ve pnömatik silindirlerin içine entegre edilebilir özel dizayn
  • Sıvı seviye ölçümü için uygun şamandıra şeklinde okuyucu magnet seçenekleri
  • Silindirler için ring şeklinde yuvarlak okuyucu magnet seçenekleri
  • Okuyucu magnetin hareket hızı limitsiz
  • Absolute yani elektrik kesilmelerinde pozisyon bilgisi kaybetmeme özelliği
  • 350 Bar’a kadar çalışma, 450 bar’a kadar anlık yüksek basınçlara dayanıklı
  • Analog çıkış seçenekleri
  • %0,04’e kadar yüksek hassasiyet özelliği

*Sensörünüzde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı öneriyoruz.


KULLANIM ALANLARI

  • Akışkan gücüyle çalışan bütün hidrolik veya pnömatik silindirlerler
  • Üretim sanayii
  • Mobil Makineler
  • Sıvı Seviye Ölçüm



EK BİLGİ

Brand

Novotechnic

Strok Değeri

50 mm ile 2000 mm arası birçok farklı model

Çözünürlük

0,1 mm

Tekrarlanabilirlik

≤ ±0,1 mm

Linearite (Doğrusallık)

± %0.04 FS

Çıkış Sinyalleri

Analog çıkış: 4 – 20 mA , 0 – 10 VDC, 0.5 – 4.5 VDC, 0.25 – 4,75 VDC

Voltaj Aşımı Koruması

36VDC (Ters polarite koruması vardır)

Besleme Gerilimi

0.25 … 4.75 V ve 0.5 … 4.5 V için: 12/24 VDC (8 … 32 VDC)
0.1 … 10 V için: 24 VDC (16 … 34 VDC)
4 … 20 mA için: 12/24 VDC (8 … 32 VDC

Montaj

ISO 6149 uyarınca vidalama deliği için M18x1,5 burçla silindire vidalanır

Koruma Sınıfı

IP67

Çalışma Sıcaklığı

-40°C … +105°C

Ömür

Sınırsız mekanik ömür

Elektriksel bağlantı şekli

Kablolu veya soketli
