AÇIKLAMA
Hassas potansiyometrik ölçüm
10 mm ile 100 mm arasında farklı ölçme boyları
%0,075’e kadar üstün linearite
100 milyona varan hareket ömrü
Kablolu veya soketli model
IP40 koruma sınıfı
Hassas ve uygun maliyetli pozisyon ölçümü; kompakt dizayn; yüksek hızlarda çalışabilme; yüksek tekrarlanabilirlik değeri: 0,002 mm; mili dışarı iten geri itme yaylı
- Hassas, uygun maliyetli potansiyometrik ölçüm
- Mükemmel linearite (Bağımsız Doğrusallık): %0,075
- Yüksek çözünürlük: < 0.01 mm

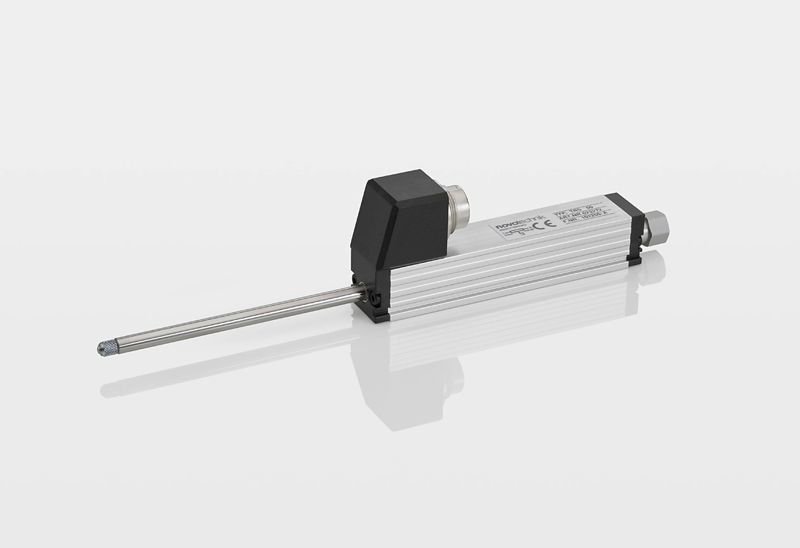

- TR serisi: Kablolu model TRS serisi: Soketli model
- İçinde bulunan, mili dışarı iten geri itme yayı sayesinde milin ucunda yüksek kuvvetlere karşı dayanıklı
- Ölçülecek malzemeye bağlanarak değil dokunarak temas halinde çalıştığı için; kalınlık, eğrilik, tolerans gibi ölçümlerde kullanıma uygun
- Çok yüksek tekrarlanabilirlik değeri: 0,002 mm
- Yüksek hızlarda git-gel hareketine karşı dayanıklı
- Analog ölçüm sayesinde elektrik kesilmelerinde pozisyon bilgisi kaybolmaz.
- 100 milyondan fazla hareket ömrü
*Sensörünüzde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Gösterge ve Ölçü Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
KULLANIM ALANLARI
- Pres Makineleri
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Hidrolik Makineleri
- Robot ve Otomasyon çözümleri
EK BİLGİ
| Brand |
Novotechnic |
|---|---|
| Strok Değeri |
10 mm ile 100 mm arasında farklı ölçme boyları |
| Çözünürlük |
<0,01 mm |
| Tekrarlanabilirlik |
≤0,002 mm |
| Linearite (Doğrusallık) |
% 0,075 – % 0,25 |
| Direnç Değerleri |
1 veya 5 kΩ |
| İzolasyon Direnci |
≥10 MΩ |
| Maksimum Akım |
10 mA |
| Maksimum Gerilim |
42 V |
| Sabitleme/Bağlantı |
Ayarlanabilir kelepçeler 2 x Z-45 ve 4 x silindir vida M4x10 (teslimata dahildir) |
| Gövde |
Alüminyum, çift taraftan yataklı mil |
| Koruma Sınıfı |
IP40 |
| Çalışma Sıcaklığı |
-30°C … +100°C |
| Ömür |
> 100 x 106 hareket |
| Hız |
5m/s |
| Elektriksel bağlantı şekli |
TR serisi: 3 kutuplu kablo, PVC yalıtımlı, 0.14 mm² (AWG 26), ekranlı, 2 m uzunluk |
